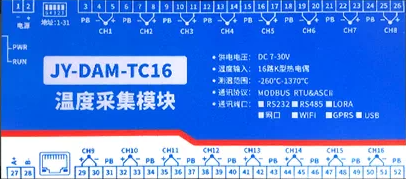

云平台 JY-DAMTC16 温度采集模块

高精度 | 温度修正 | 平滑滤波

16路K型热电偶温度数据采集DAM-TC16 工业级温度采集模块,高精度24位AD转换分辨率0.1,测温精度1℃,●采集频率10HZ支持多路同时采集,应用于石油石化、冶金、电厂等温度检测控制

联网方式:WiFi/网口 功能说明:16TC 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品特点

  • DC7-30V宽压供电;
  • 通讯接口只支持无线WIFI网络;
  • 设备默认IP为192.168.10.1;
  • 设备默认WIFI名称为JY_**(**代表随机数字字母组合);
  • 通信波特率:2400,4800,9600,19200,38400;
  • 通信协议:支持标准modbus RTU/TCP协议;
  • 支持用户二次开发。
  • 测量芯片采用24位AD转换器。

二、产品功能

  • 16路K型热电偶采集通道;
  • 支持5位寻址地址;
  • 支持波特率:2400,4800,9600,19200,38400。

三、产品选型

型号

modbus

RS232

RS485

USB

WiFi

热电偶

JY-TC16-WiFi



8

四、主要参数

参数

说明

默认WIFI名称

JY_**(**代表随机数字字母组合)

默认IP

192.168.10.1

额定电压

DC7-30V

电源指示

1路红色LED指示(不通信时常亮,通信时闪烁)

通讯指示

与电源指示灯共用

温度范围

-260℃到1370℃

温度精度

±1℃

尺寸

180*94*41mm

重量

300g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等

五、通讯架构说明

设备使用基于Internet广域网进行远程通讯,通过配置参数面向我司云服务器ems.jydtu.com,端口号60001进行通讯。

六、快速使用说明

1、设备供电后连接设备WIFI信号,通过网页进行参数配置;

2、测试通讯;

3、获取设备唯一ID号;

4、手机安装云平台app软件;

5、通过云平台添加设备进行测试使用。

七、硬件说明

1、接口说明

2、传感器接线方式

K型热电偶接线方式

获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0.1

八、设备参数配置及测试

单WIFI版设备通过网页方式来进行参数配置,设备默认WIFI信号名称为JY_****,连接密码为12345678,默认IP为192.168.10.1,详细配置方法,阅读【聚英云平台单WIFI版使用说明】文档即可;

下载地址:

http://www.juyingele.com.cn/software/clp/聚英云平台单WIFI版使用说明.rar

九、设备唯一ID号

使用聚英云平台软件,要求DAM设备具有唯一ID号,唯一ID号获取有以下两种方式:

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号,如下所示:

十、平台软件说明

聚英云平台为我公司开发的一款网络平台软件,平台包含手机APP平台软件和网页版平台,其中手机APP软件又包含Android、IOS两大类,平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA、0-10V、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。

具体操作说明阅读【聚英云平台单WIFI版使用说明】文档即可;

下载地址:

http://www.juyingele.com.cn/software/clp/聚英云平台单WIFI版使用说明.rar

十一、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令,有关

详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考:http://www.juyingele.com.cn/software/software/ DAM调试软件使用教程.rar(软件视频教程连接)

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器,支持以下指令码:3、4、6

指令码

含义

3

读取配置数据

4

读取温度数据

6

修改配置数据

寄存器地址表:

寄存器名称


寄存器地址

说明

模拟量输入

输入1

温度输入

4号指令

3x0001

第一路输入

输入2

3x0002

第二路输入

输入3

3x0003

第三路输入

输入4

3x0004

第四路输入

输入5

3x0005

第五路输入

输入6

3x0006

第六路输入

输入7

3x0007

第七路输入

输入8

3x0008

第八路输入

输入9

3x0009

第九路输入

输入10

3x0010

第十路输入

输入11

3x0011

第十一路输入

输入12

3x0012

第十二路输入

输入13

3x0013

第十三路输入

输入14

3x0014

第十四路输入

输入15

3x0015

第十五路输入

输入16

3x0016

第十六路输入

配置参数

通信波特率

保持寄存器

4x1001

见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率

备用

4x1002

备用,用户不可写入任何值。

偏移地址

4x1003

设备地址=偏移地址+拨码开关地址

工作模式

4x1004

用户可以使用,存储用户数据

延迟时间

4x1005

用户可以使用,存储用户数据

3、指令生成说明

应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

查询第1路温度

FE 04 00 00 00 01 25 C5

返回信息

FE 04 02 00 00 AD 24

查询第2路温度

FE 04 00 01 00 01 74 05

查询第3路温度

FE 04 00 02 00 01 84 05

查询第4路温度

FE 04 00 03 00 01 D5 C5

查询第5路温度

FE 04 00 04 00 01 64 04

查询第6路温度

FE 04 00 05 00 01 35 C4

查询第7路温度

FE 04 00 06 00 01 C5 C4

查询第8路温度

FE 04 00 07 00 01 94 04

查询第9路温度

FE 04 00 08 00 01 A4 07

查询第10路温度

FE 04 00 09 00 01 F5 C7

查询第11路温度

FE 04 00 0A 00 01 05 C7

查询第12路温度

FE 04 00 0B 00 01 54 07

查询第13路温度

FE 04 00 0C 00 01 E5 C6

查询第14路温度

FE 04 00 0D 00 01 B4 06

查询第15路温度

FE 04 00 0E 00 01 44 06

查询第16路温度

FE 04 00 0F 00 01 15 C6

查询1~16路温度

FE 04 00 00 00 10 E5 C9

5、指令详解

5.1温度查询

获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0.1

查询第一路温度

FE040000000125C5

字段

含义

备注

FE

设备地址


04

04指令

查询输入寄存器指令

00 00

起始地址

要查询的第一路模拟量寄存器地址

00 01

查询数量

要查询的模拟量数量

25 C5

CRC16


模拟返回信息:

FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00(TH) 00(TL)

查询的AD字

TH为温度高字节,TL 为温度低字节

AD 24

CRC16
