2路触摸屏

　　l 供电DC7-30V;

　　l 通讯接口支持RS485;

　　l 通信波特率：2400,4800,9600,19200,38400(可以通过软件修改，默认9600);

　　l 通信协议：支持标准modbus RTU协议;

　　l 可以设置0-255个设备地址;

　　l 电容触摸屏;

　　l 2个手动控制按键控制对应2个输出;

　　l 2个按键指示灯实时更新对应输出状态;

　　l 2个按键可配置对应输出参数。　　

　　接口说明　　

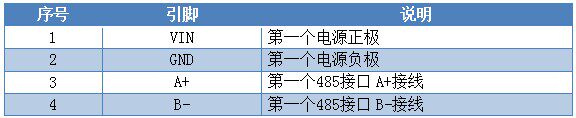

　　引脚说明

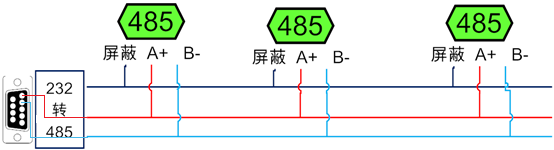

　　1、RS485级联接线方式

　　电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

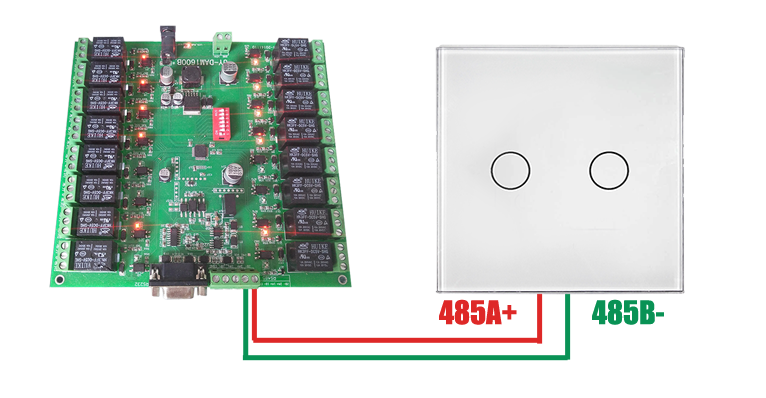

　　2、RS485通讯接线

　　1、通讯协议说明

　　本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

　　2、Modbus寄存器说明

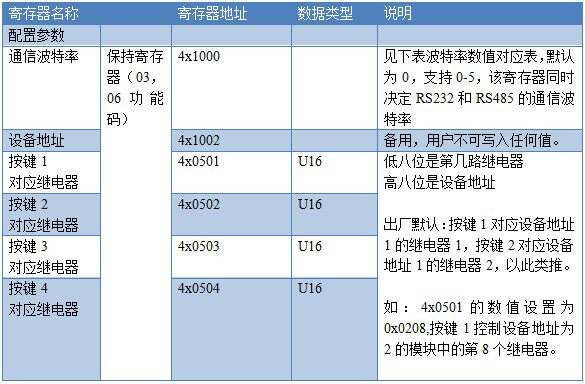

　　线圈寄存器地址表：

　　波特率数值对应表
