8路按键板 RS485

8路按键控制板 | 485通讯 | 标准Modbus通讯

l 供电DC7-30V;l 通讯接口支持WIFI;l 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);l 通信协议:支持标准modbus RTU协议;l 可以设置0-255个设备地址;l 电容触摸屏;l 1个...

应用行业:智能家居 应用类型:灯光控制 通道数量:8 联网方式:RS485 二次开发:支持



8路按键板产品特点


  l 供电DC7-30V;

  l 通讯接口支持RS485,无线WIFI通讯;

  l 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);

  l 通信协议:支持标准modbus RTU协议;

  l 可以设置0-255个设备地址;

  l 电容触摸屏;

  l 8个手动控制按键控制对应8个继电器输出;

  l 8个按键指示灯实时更新对应继电器状态;

  l 8个按键可配置对应继电器参数。




8路按键板产品资料
8路按键板产品参数

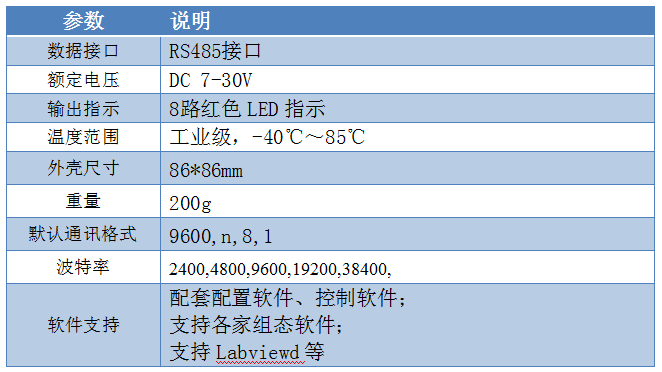

8路按键板 RS485产品参数


  接口说明



  1、无线WIFI接口

8路按键板无线接口


  引脚说明



8路按键板无线接口 引脚说明


  2、RS485接口



8路按键板485接口


  引脚说明

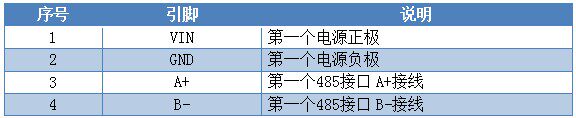

8路按键板485接口引脚说明




8路按键板接线说明


  1、RS485级联接线方式

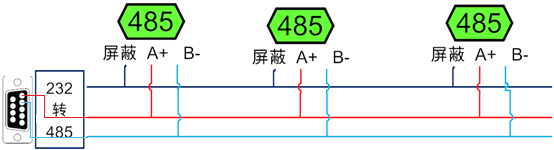

8路按键板接线方式


  电脑自带的串口一般是RS232,需要配232-485转换器(工业环境建议使用有源带隔离的转换器),转换后RS485为A、B两线,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。

  2、RS485通讯接线

8路按键板485通讯

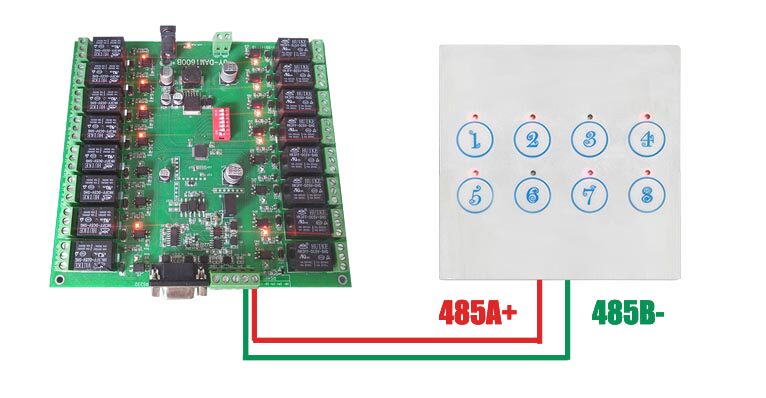

8路按键板485通讯接线


  3、无线WIFI通讯

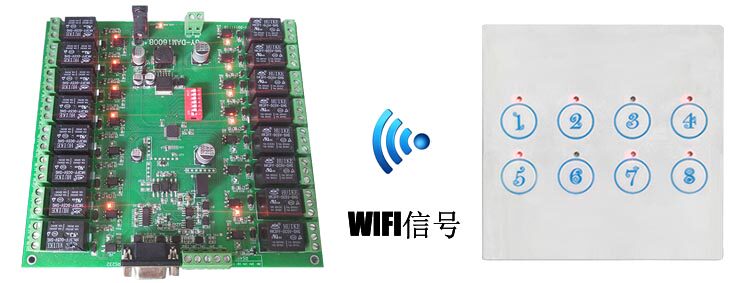

8路按键板无线通讯




8路按键板二次开发说明


  1、通讯协议说明

  本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

  2、Modbus寄存器说明

  线圈寄存器地址表:

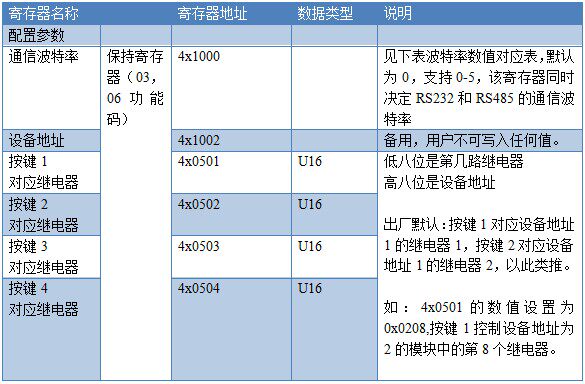

8路按键板线圈寄存器地址表


  波特率数值对应表



8路按键板波特率数值对应表


8路按键板 RS485产品参数


8路按键板 RS485相关资料下载
8路按键板 RS485说明书 8路按键板 RS485说明书
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
