8路/16路按键板 wifi版

8路/16路按键控制板 | 智能无线WiFi控制开关 | 86型家用墙壁开关

l 供电DC7-30V;l 通讯接口支持WIFI;l 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);l 通信协议:支持标准modbus RTU协议;l 可以设置0-255个设备地址;l 电容触摸屏;l 1个...

应用行业:智能家居 应用类型:灯光控制 通道数量:8/16 联网方式:WiFi



8路/16路按键板产品特点


  l 供电DC7-30V;

  l 通讯接口支持无线WIFI通讯;

  l 通信波特率:2400,4800,9600,19200,38400(可以通过软件修改,默认9600);

  l 通信协议:支持标准modbus RTU协议;

  l 可以设置0-255个设备地址;

  l 电容触摸屏;

  l 8个手动控制按键控制对应8个继电器输出;

  l 8个按键指示灯实时更新对应继电器状态;

  l 8个按键可配置对应继电器参数。






8路/16路按键板产品资料

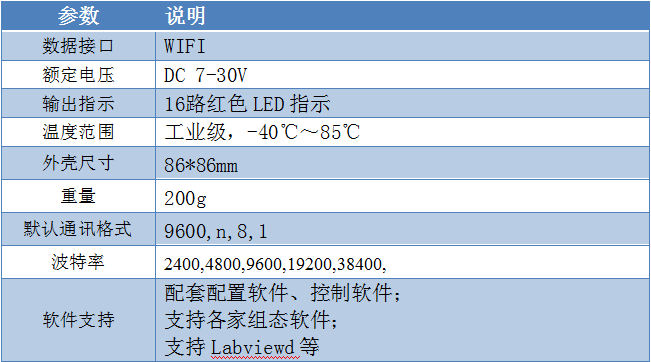

8路/16路按键板产品参数
8路/16路按键板产品参数


  接口说明



  无线WIFI接口

智能按键板无线接口


  引脚说明



智能按键板无线接口 引脚说明




智能按键板接线说明

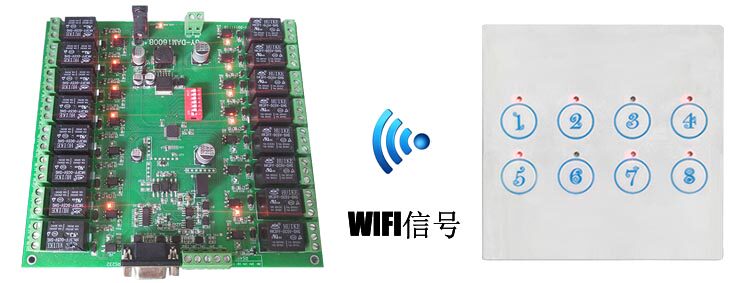

 无线WIFI通讯



智能按键板无线通讯




智能按键板二次开发说明


  1、通讯协议说明

  本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

  2、Modbus寄存器说明

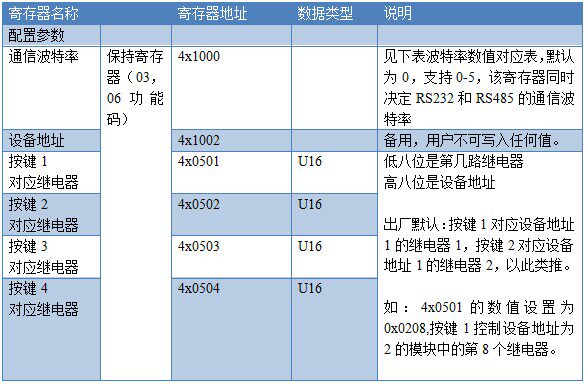

  线圈寄存器地址表:



智能按键板线圈寄存器地址表


  波特率数值对应表



智能按键板波特率数值对应表


8路/16路按键板产品参数

8路/16路按键板 wifi版相关资料下载
8路/16路按键板 wifi版说明书 8路/16路按键板 wifi版说明书
测试软件 DAM调试软件
JYDAM调试软件
应用软件 聚英组态软件
协议说明 协议说明
参考源码 参考源码
PLC例程 PLC例程
第三方组态例程 第三方组态例程
