云平台 JY-DAM8812-TC 温度采集模块

数字滤波 | 冷端补偿 | 高精度0.1℃ | 高速率10HZ

2路继电器输出8路模拟量采集8路模拟量输出12路热电偶采集,DAM-PT04 工业级温度采集模块,高精度24位AD转换分辨率0.01,测温精度0.1℃,采集频率10HZ,支持多路同时采集,设备兼容两线制和三线制PT100传感器,应用于水温、环境、路面、电缆等温...

联网方式:WiFi/网口 功能说明:2DO+8AI+8AO+12TC 版本说明:标准版 协议:Modbus TCP/RTU/ASCII 软件说明:免费测试/应用软件 二次开发:支持 安装方式:35mm导轨或四角螺丝

一、产品特点

  • DC7-30V宽压供电;
  • RS485通讯隔离,输入光耦隔离;
  • 通讯接口支持RS232、RS485;
  • 支持标准modbus协议;
  • 测量芯片采用24位AD转换器,分辨率0.1℃。

二、产品功能

  • 12路K型热电偶采集通道;
  • 8路模拟量输入通道;
  • 8路模拟量输出通道;
  • 2路继电器输出;
  • 支持5位寻址地址;
  • 支持波特率:2400,4800,9600,19200,38400,115200。

三、产品选型

型号

modbus

RS232

RS485

模拟量输入

继电器

热电偶

模拟量输出

DAM-8812-RS232


8

2

12

8

DAM-8812-RS232+485

8

2

12

8

四、主要参数

参数

说明

数据接口

RS485、RS232、以太网接口、USB(接口可选)

额定电压

DC 7-30V

电源指示

1路红色LED指示(不通信时常亮,通信时闪烁)

通讯指示

与电源指示灯共用

温度范围

-260℃到1370℃

温度精度

±0.5℃

尺寸

180*94*41mm

重量

200g

默认通讯格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

软件支持

配套配置软件、控制软件;
支持各家组态软件;
支持Labviewd等

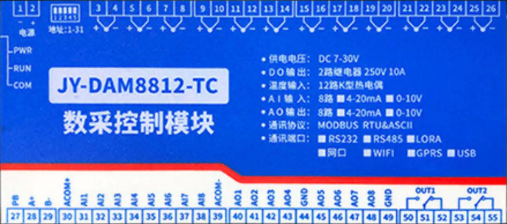

五、接口说明

六、通讯接线说明

1、RS232接线方式

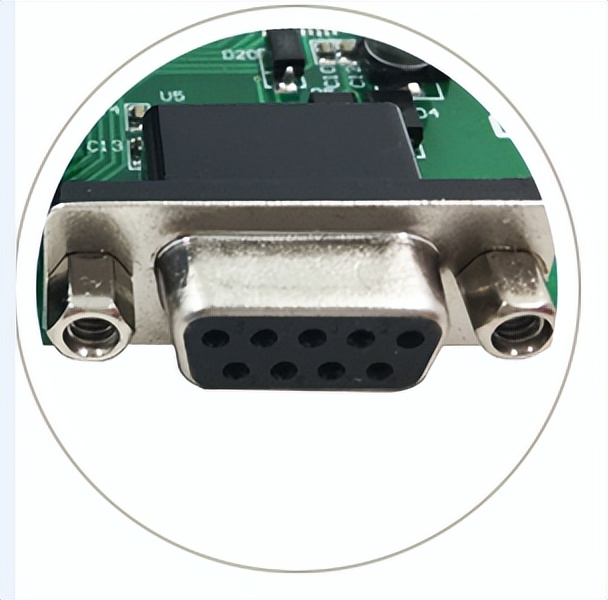

RS232接线为标准DB9母头接口,为直连线。

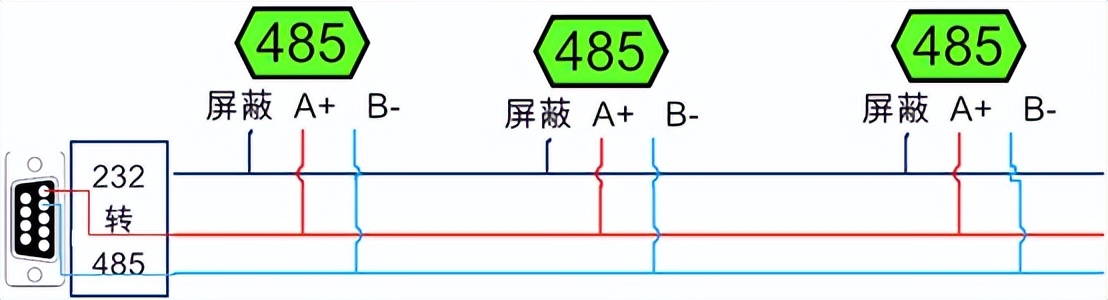

2、RS485级联接线方式

电脑自带的串口一般是RS232,需要配232-485转换器(工业环境建议使用有源带隔离的转换器),转换后RS485为A、B两线,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线,采用链型网络结构。

七、输入输出接线

1、热电偶接线方式

(注意正负极)

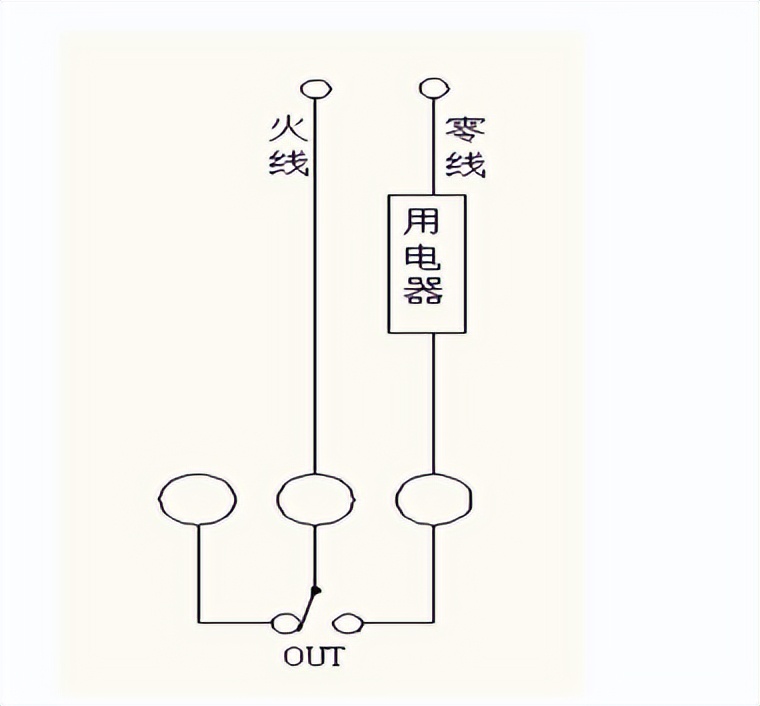

2、继电器接线说明

模拟量接线示意图

下图中采集卡中的AD接口指AI_1-AI_8,GND指COM-。

设备采集到的AI数据与实际输入值之间的关系:

实际值=返回值*0.001

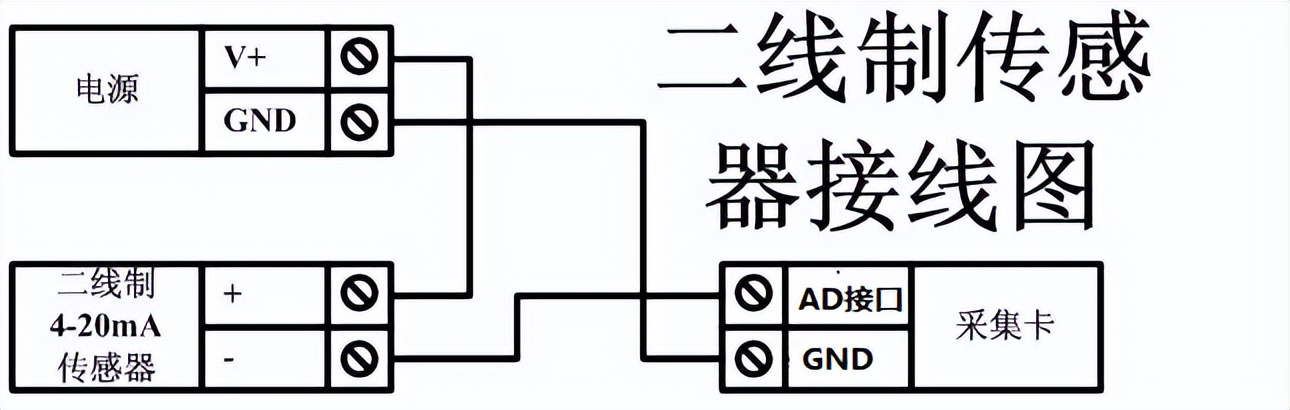

二线制:

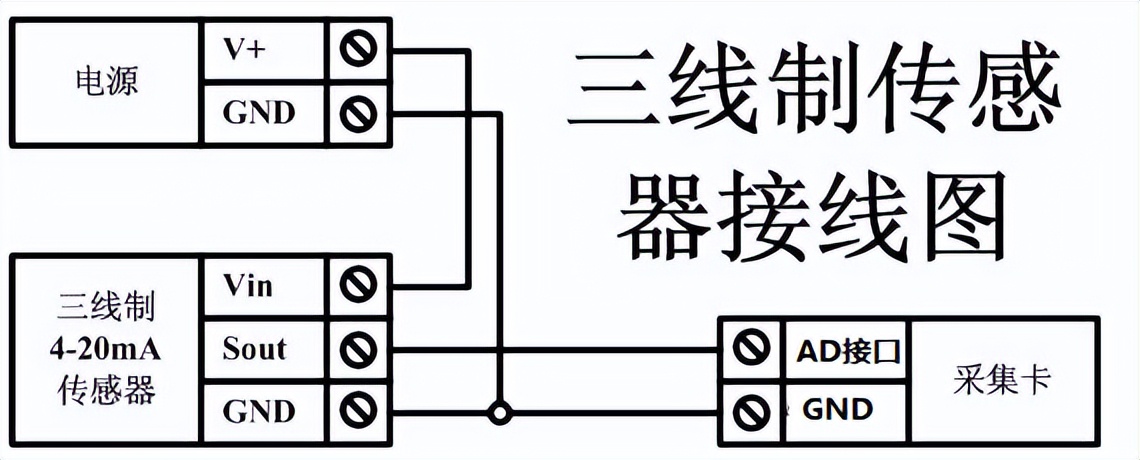

三线制:

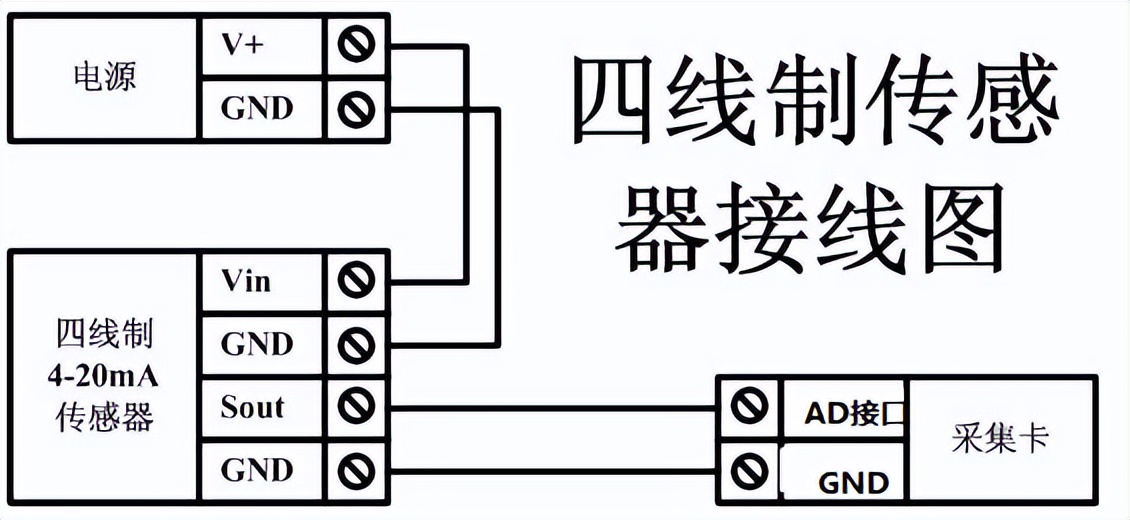

四线制:

4、模拟量输出接线

AO1-AO8为输出正极,GND为信号地线。

设置输出值与实际值之间的关系是:输出值=实际值*100,如设置输出4ma,写写入400。

八、测试软件说明

1、软件下载

http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar(软件视频教程连接)

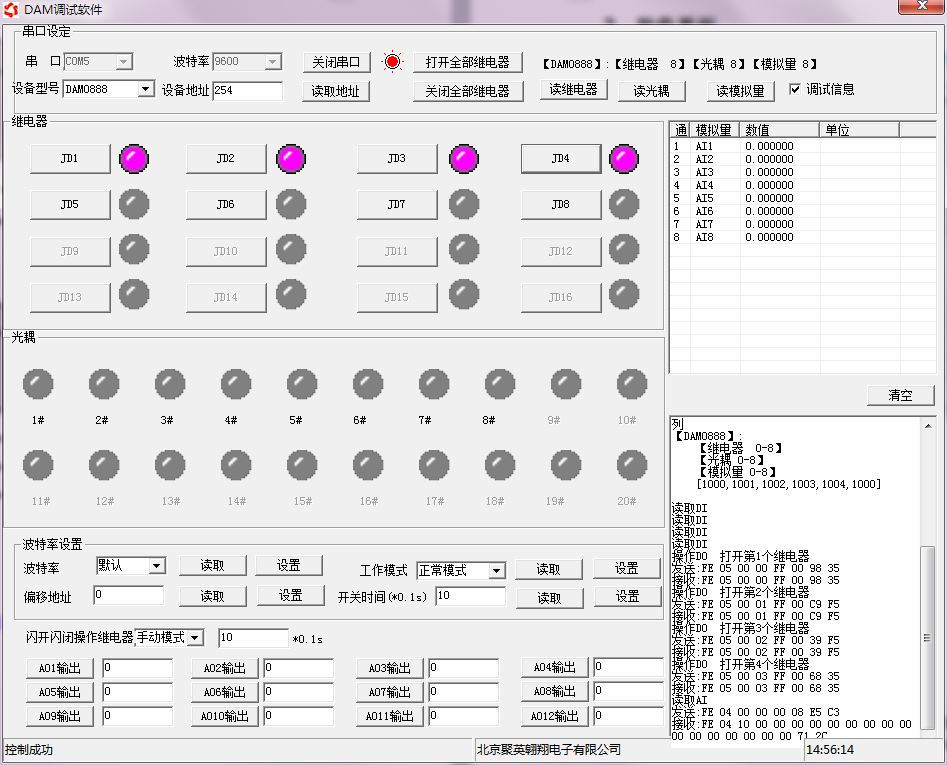

2、软件界面

软件功能

  • 继电器状态查询
  • 继电器独立控制
  • 模拟量读取
  • 开关量状态查询
  • 调试信息查询
  • 工作模式的更改
  • 偏移地址的设定
  • 继电器整体控制

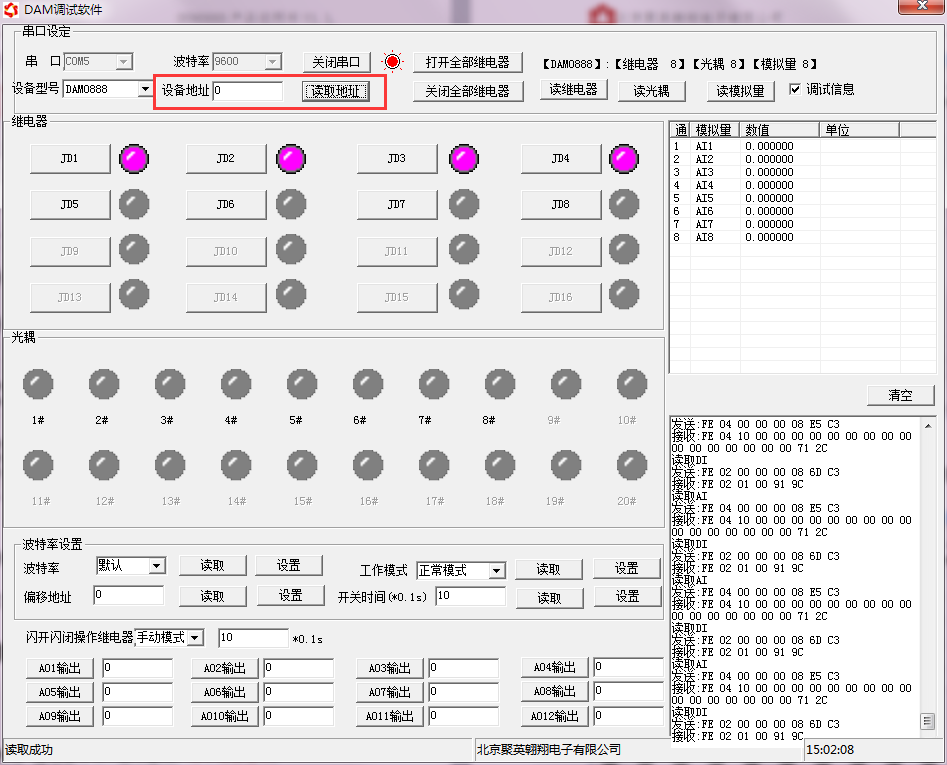

3、通讯测试

  1. 选择设备当前串口号,打开串口;
  2. 选择对应的产品型号;
  3. 设备地址修改为254,点击“读取地址”,软件底部提示“读取成功”,读到的设备地址为“0”,软件右下方的发送和指令正确,则说明设备与电脑通讯成功。

九、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为0,使用广播地址为254进行通讯,用0无法通讯

设备地址=拨码开关地址+偏移地址。

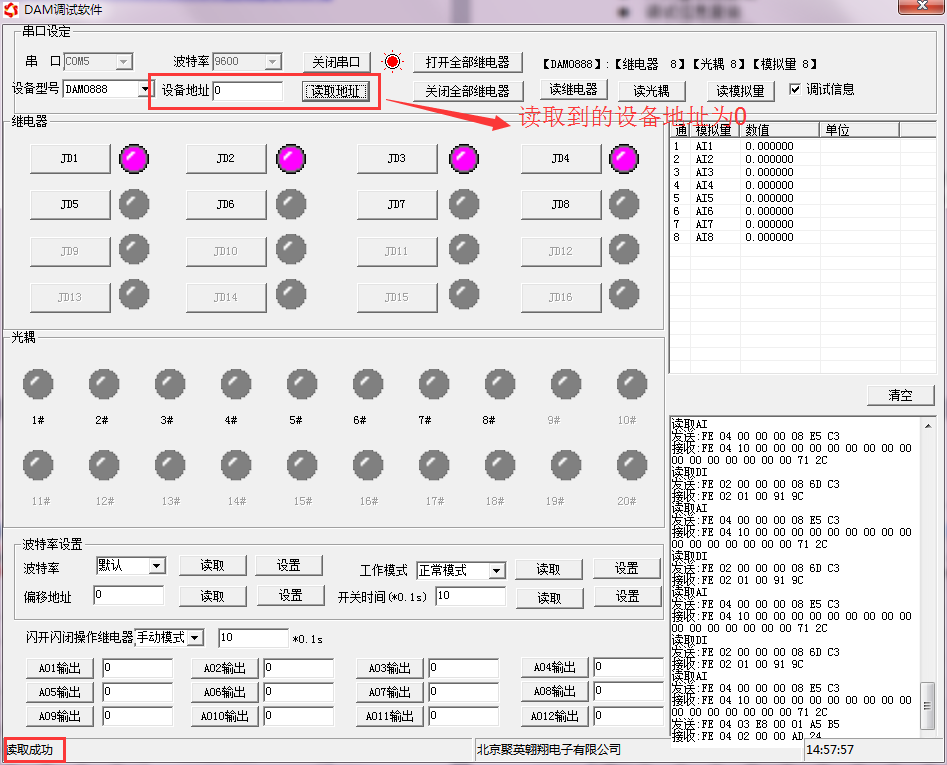

1.2、设备地址的读取

设备正常通讯后,初始设备地址写入254,然后点击软件上方“读取地址”即可读到设备的当前地址。

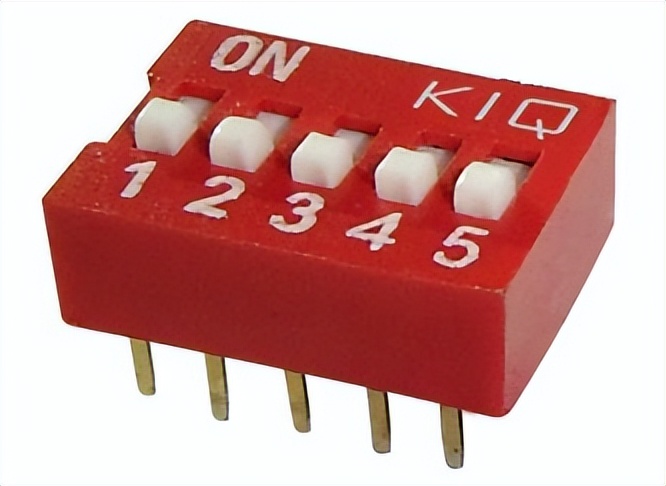

1.3、拨码开关地址

  1. 五个拨码全都拨到“ON”位置时,为地址“31”;
  2. 五个拨码全都拨到“OFF”位置时,为地址“0”;
  3. 最左边1为二进制最低位。

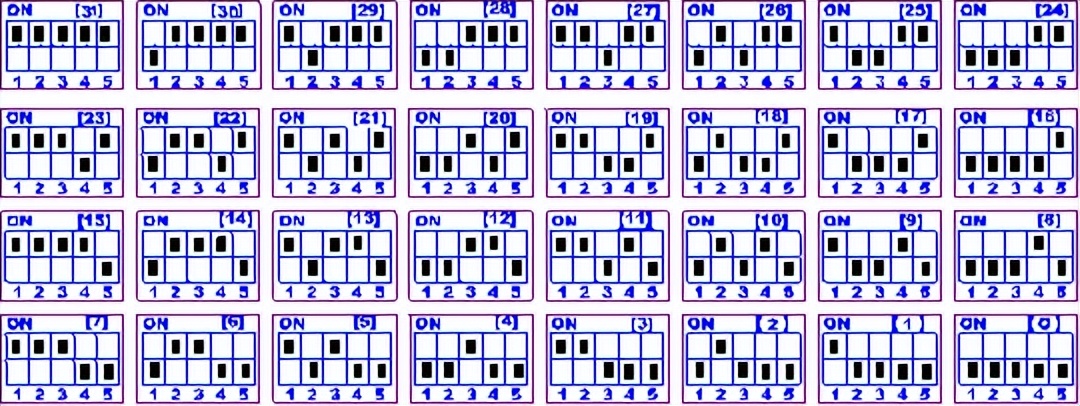

  4. 地址表:

1.4、偏移地址的设定与读取

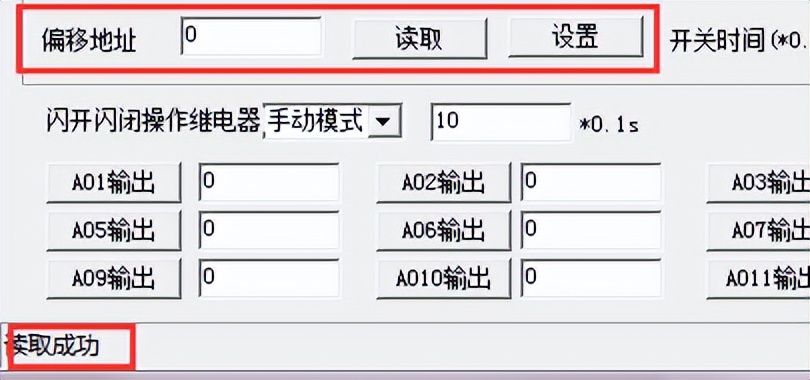

点击DAM调试软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

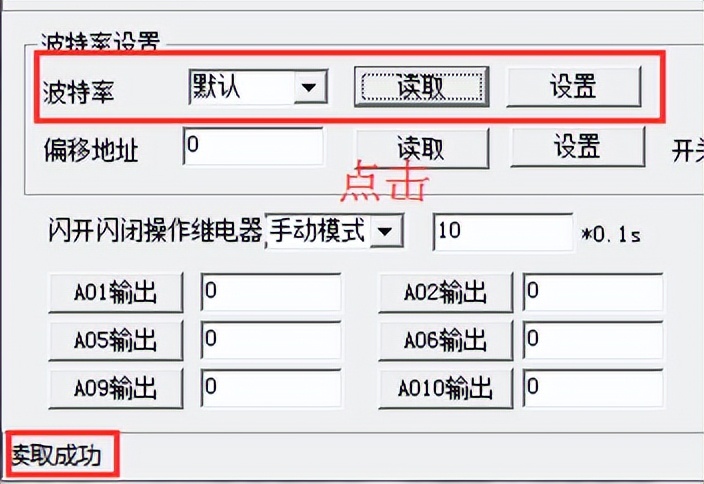

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址,操作后需要重启设备和修改电脑串口设置。

3、闪开闪断功能及设置

3.1、闪开闪断功能介绍

手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);

闪开模式:对继电器每操作一次,继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;

闪断模式:对继电器每操作一次,继电器则断开1.秒(时间可调)后自行闭合;

3.2、闪断闪开的设置

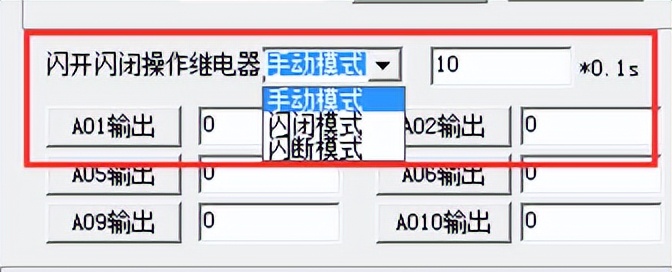

打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。(后边时间可自行设置,实际时间=填写数字*0.1【单位秒】)

注:闪断闪开模式不能写入设备芯片内,软件上选择闪断闪开模式后,所有通道都为闪断闪开模式下,可通过发送单个通道的闪断闪开指令来进行单个通道的控制,不影响其他通道的正常控制。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

2、Modbus寄存器说明

本控制卡主要为温度寄存器,支持以下指令码:3、4、5、6

指令码

含义

3

读取配置数据

4

读取温度数据

6

修改配置数据


寄存器名称


寄存器地址

说明

线圈控制

线圈1

写线圈

1号指令码

0x0001

第一路继电器输出

线圈2

0x0002

第二路继电器输出

温度输入

输入1

模拟量

4号指令

3x0001

第一路输入

输入2

3x0002

第二路输入

输入3

3x0003

第三路输入

输入4

3x0004

第四路输入

输入5

3x0005

第五路输入

输入6

3x0006

第六路输入

输入7

3x0007

第七路输入

输入8

3x0008

第八路输入

输入9

3x0009

第九路输入

输入10

3x0010

第十路输入

输入11

3x0011

第十一路输入

输入12

3x0012

第十二路输入

模拟量输出

输出1

模拟量输出

3号指令

4x0001

第一路输出

输出2

4x0002

第二路输出

输出3

4x0003

第三路输出

输出4

4x0004

第四路输出

输出5

4x0005

第五路输出

输出6

4x0006

第六路输出

输出7

4x0007

第七路输出

输出8

4x0008

第八路输出

模拟量输入

输入1

模拟量

4号指令

3x0021

第一路输入

输入2

3x0022

第二路输入

输入3

3x0023

第三路输入

输入4

3x0024

第四路输入

输入5

3x0025

第五路输入

输入6

3x0026

第六路输入

输入7

3x0027

第七路输入

输入8

3x0028

第八路输入

配置参数

通信波特率

保持寄存器

4x1001

见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率

备用

4x1002

备用,用户不可写入任何值。

偏移地址

4x1003

设备地址=偏移地址+拨码开关地址

工作模式

4x1004

用户可以使用,存储用户数据

延迟时间

4x1005

用户可以使用,存储用户数据

3、指令生成说明

应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。

注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。

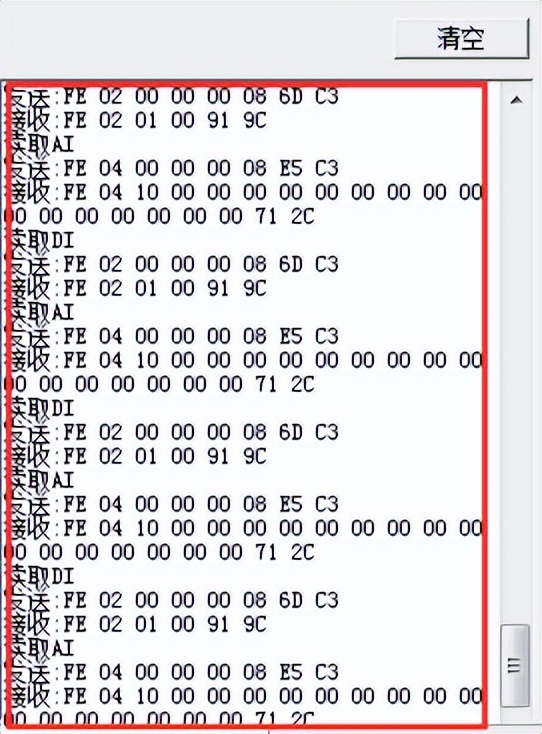

指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

4.1、温度和模拟量发送指令

情景

RTU格式(16进制发送)

查询第1路温度

FE040000000125C5

返回信息

FE 04 02 00 00 AD 24

查询第2路温度

FE04000100017405

查询第3路温度

FE04000200018405

查询第4路温度

FE0400030001D5C5

查询第5路温度

FE04000400016404

查询第6路温度

FE040005000135C4

查询第7路温度

FE0400060001C5C4

查询第8路温度

FE04000700019404

查询第9路温度

FE0400080001A407

查询第10路温度

FE0400090001F5C7

查询第1路模拟量

FE 04 00 14 00 01 65C1

返回信息

FE 04 02 00 00 AD 24

查询第2路模拟量

FE 04 00 15 00 01 34 01

查询第3路模拟量

FE 04 00 16 00 01 C4 01

查询第4路模拟量

FE 04 00 17 00 01 95 C1

查询第5路模拟量

FE 04 00 18 00 01 A5 C2

查询第6路模拟量

FE 04 00 19 00 01 F4 02

查询第7路模拟量

FE 04 00 1A 00 01 04 02

查询第8路模拟量

FE 04 00 1B 00 01 55 C2

查询1~8路模拟量

FE 04 00 14 00 08 A5 C7

4.2、继电器发送指令

情景(继电器)

RTU格式(16进制发送)

查询二路状态

FE 01 00 00 00 02 A9 C4

查询指令返回信息

FE 01 01 00 61 9C

控制第一路开

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路关

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路开

FE 05 00 01 FF 00 C9 F5

控制第二路关

FE 05 00 01 00 00 88 05

5、指令详解

5.1、模拟量查询

获取到的温度数据与实际输入值之间的关系为:实际值=返回值*0.01

查询第一路温度

FE040000000125C5

字段

含义

备注

FE

设备地址


04

04指令

查询输入寄存器指令

00 00

起始地址

要查询的第一路模拟量寄存器地址

00 01

查询数量

要查询的模拟量数量

25 C5

CRC16


模拟返回信息:

FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00(TH) 00(TL)

查询的AD字

TH为温度高字节,TL 为温度低字节

AD 24

CRC16


5.2、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001

查询第一路模拟量AD字

FE 04 00 14 00 01 65 C1

字段

含义

备注

FE

设备地址


04

04指令

查询输入寄存器指令

00 14

起始地址

要查询的第一路模拟量寄存器地址

00 01

查询数量

要查询的模拟量数量

65 C1

CRC16


模拟返回信息:

FE 04 02 00 00 AD 24

字段

含义

备注

FE

设备地址


04

04指令

返回指令:如果查询错误,返回0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

00 00

查询的AD字

0x0227,即十进制551,为查询的模拟量AD字的值

AD 24

CRC16


5.3、模拟量输出

设置输出值与实际值之间的关系是:输出值=实际值*100,如设置输出4ma,写写入400。

设置第一路模拟量输出

FE 06 00 00 01 90 9C 39

字段

含义

备注

FE

设备地址


06

06指令

写输入寄存器指令

00 00

地址

要查询的第一路模拟量寄存器地址

01 90

设置值

设置值16进制 0x0190 = 400

9C 39

CRC16


模拟返回信息:

FE 06 00 00 01 90 9C 39

字段

含义

备注

FE

设备地址


06

06指令

写输入寄存器指令

00 00

地址

要查询的第一路模拟量寄存器地址

01 90

设置值

设置值16进制 0x0190 = 400

9C 39

CRC16


3、设置多路模拟量输出

FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

字段

含义

备注

FE

设备地址


10

10指令

写多路输出寄存器指令

00 00

地址

输出的第一路模拟量寄存器地址

00 08

输出数量

模拟量输出的数量

10

字节数

设置输出字节数

00 00

......

00 00

模拟量输出值

第1路模拟量输出(4-20mA对应400-2000,十进制转换为16进制即可)

......

第8路模拟量输出

73 15

CRC16

校验位

模拟返回信息:

FE 10 00 00 00 08 54 01

字段

含义

备注

FE

设备地址


10

10指令

写多路输出寄存器指令

00 00

地址

要查询的第一路模拟量寄存器地址

00 08

输出数量

模拟量输出的数量

54 01

CRC16


5.4、继电器输出

查询16路继电器

FE 01 00 00 00 10 29 C9

字段

含义

备注

FE

设备地址

这里为广播地址

01

01指令

查询继电器状态指令

00 00

起始地址

要查询的第一个继电器寄存器地址

00 10

查询数量

要查询的继电器数量

29 C9

CRC16

前6字节数据的CRC16校验和

继电器卡返回信息:

FE 01 01 00 61 9C

字段

含义

备注

FE

设备地址


01

01指令

返回指令:如果查询错误,返回0x81

01

字节数

返回状态信息的所有字节数。1+(n-1)/8

00

查询的状态

返回的继电器状态。

Bit0:第一个继电器状态

Bit1:第二个继电器状态

。。。。。。。

Bit7:第八个继电器状态

十一、常见问题与解决方法

1、继电器板卡供电后使用485接口无法建立通信,无法控制

  1. 485线是否接反电压是否在规定范围内;
  2. 软件上设备地址填写254,测试不同波特率是否可以控制;

2、485总线挂载多个个的设备,以广播地址254发送继电器吸和,操作失败。

广播地址是用于测试总线上只有一个设备时使用,大于1个设备时请用拨码开关区分地址来控制(多个设备配置成不同地址),否则会导致所有设备同时应答,无法正确执行。

3、西门子PLC与设备不能正常通讯

西门子485总线AB定义与设备相反。
