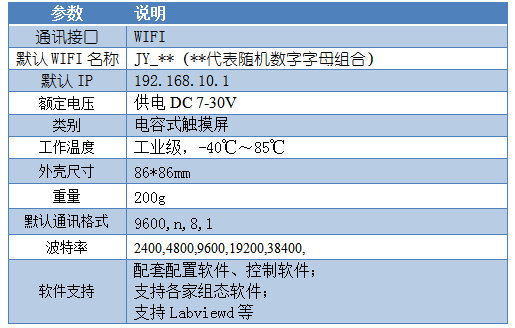

1路/2路/3路/4路触屏按键板 WiFi版

　　l 供电DC7-30V;

　　l 通讯接口支持WIFI;

　　l 通信波特率：2400,4800,9600,19200,38400(可以通过软件修改，默认9600);

　　l 通信协议：支持标准modbus RTU协议;

　　l 可以设置0-255个设备地址;

　　l 电容触摸屏;

　　l 1个手动控制按键控制对应1个输出;

　　l 1个按键指示灯实时更新对应输出状态;

　　l 1个按键可配置对应输出参数。　　

　　接口说明

　　引脚说明

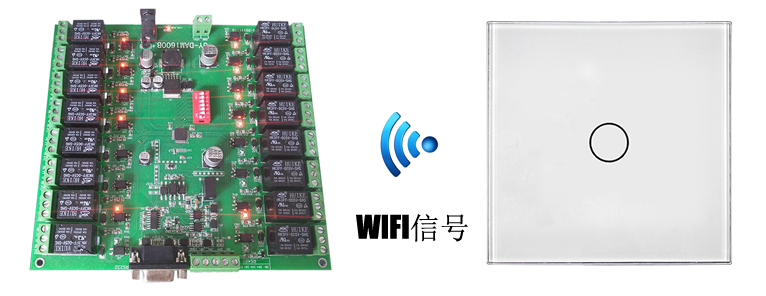

　　无线WIFI通讯　　

　　1、通讯协议说明

　　本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

　　2、Modbus寄存器说明

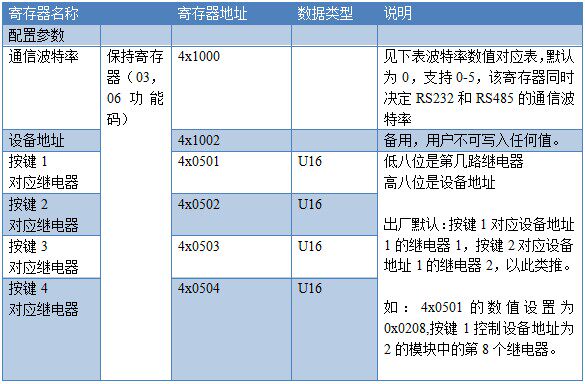

　　线圈寄存器地址表：

　　波特率数值对应表
