液位传感器

不锈钢 | 4-20MA/0-10V | 高灵敏度 | 宽压供电

采用进口扩散硅压力敏感元件和先进的膜片隔离技术,电缆连接,直接投入现场,安装简便,放大电路采用进口美国集成芯片,宽电压供电,防堵塞、防结垢,防雷击、截频干扰设计、抗干扰能力强,稳定性好、响应速度快,接线反向和过压保护、限流保护(仅限电流输出)

型号:液位 输出信号:4-20mA/0-10V 通讯协议:Modbus RTU 安装方式:投入式

投入式液位传感器

  工作原理


  传感器迎液面受到的压力公式为:P=p gh + Po式中:


  P:传感器迎液面所受压强(为方便理解,以下统称压力)p :被测液体密度


  g :重力加速度〔调试时按照9.8015)Po:液面上大气压


  h :传感器投入液体的深度


  当传感器投入到被测液体中某一深度时,被测介质的压力引入到传感器的正压腔,通过线缆导气管将液面上的大气压Po与传感器的负压腔相连,以抵消传感器正面的Po,使传感器测得压力为: p g h,显然,通过测取压力P,可以得到液位深度。



  产品特点


  a)采用进口扩散硅压力敏感元件和先进的膜片隔离技术


  b)电缆连接,直接投入现场,安装简便


  c)放大电路采用进口美国集成芯片,宽电压供电


  d)防堵塞、防结垢


  e)防雷击、截频干扰设计、抗干扰能力强


  f)稳定性好、响应速度快


  g)接线反向和过压保护、限流保护(仅限电流输出)



投入式液位传感器应用场景


  安装注意事项


  a)必须在无加压和无供电的情况下进行设备的安装。


  b)禁止测量与变送器接触材质不兼容的介质。


  c)当收到产品时请检查包装是否完好,并核对变送器型号和规格是否与您选购的产品相符。


  d)不能在设备上进行任何修改或变更。


  e)要轻拿轻放不能随意抛扔,安装该变送器时请不要使用蛮力。


  f)如果变送器被安装在恶劣现场会遇到雷击或过压等危险的损坏时,我们建议用户在配电箱或电源与变送器之间进行防雷击和过压保护。

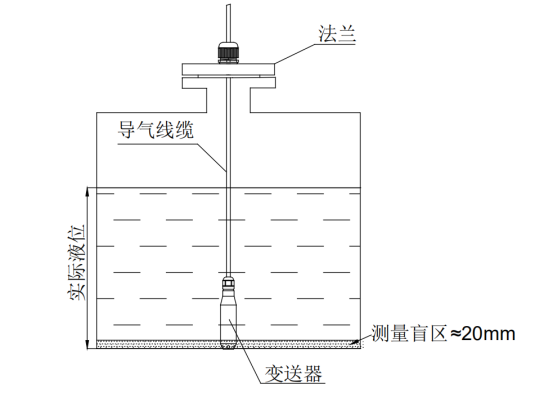

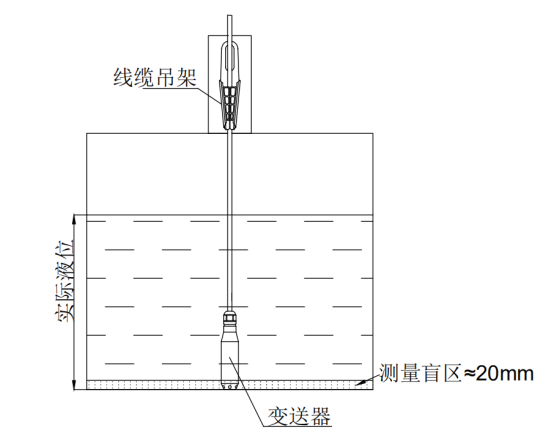

  g)变送器可垂直、倾斜或水平安装在罐体、槽内,应确保避免泥沙等杂质埋没或堵塞变送器探头部分。

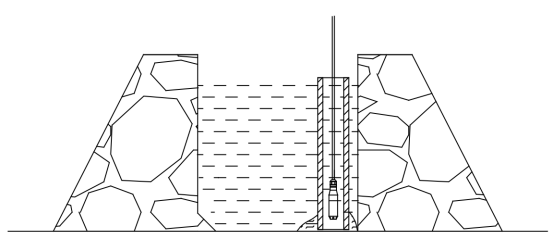

  h)在介质波动较大时,应采取措施固定变送器探头部分,如给变送器加配重或固定管套等。在流动的水中测量水位时,可以在水中插入或安装一根大于探头直径的钢管或PVC管,在管子位于水流方向的反向不同高度开若干个5mm左右的小孔,使水进入管中。如下图所示


投入式液位传感器(图3)

  i)导气电缆除作为电源和信号传输外,还起到关键的大气补偿作用,安装时应避免对线缆锁定太紧或过于锐角弯折,以防止导气管不通或折断。


  j)现场安装如需加装延长线时,请确保接线部分保持干燥通风,严禁浸泡和避免湿气、污垢堵塞电缆中心的大气连接管,否则会造成变送器损坏或测量不精准。


  k)请避免液位变送器的电缆线被刀或其他锋利的金属物体划伤,造成变送器进水损坏。


  l)本产品属于弱电设备,布线时必须与强电线缆分开布设,应遵守国家相关布线标准(GB/T50312-2016)进行布线。


  m)确保电源供电电压符合变送器供电要求。


  n)传感器属于精密器件,用户在使用时请不要自行拆解,更不能碰触膜片,以免造成产品损坏。
