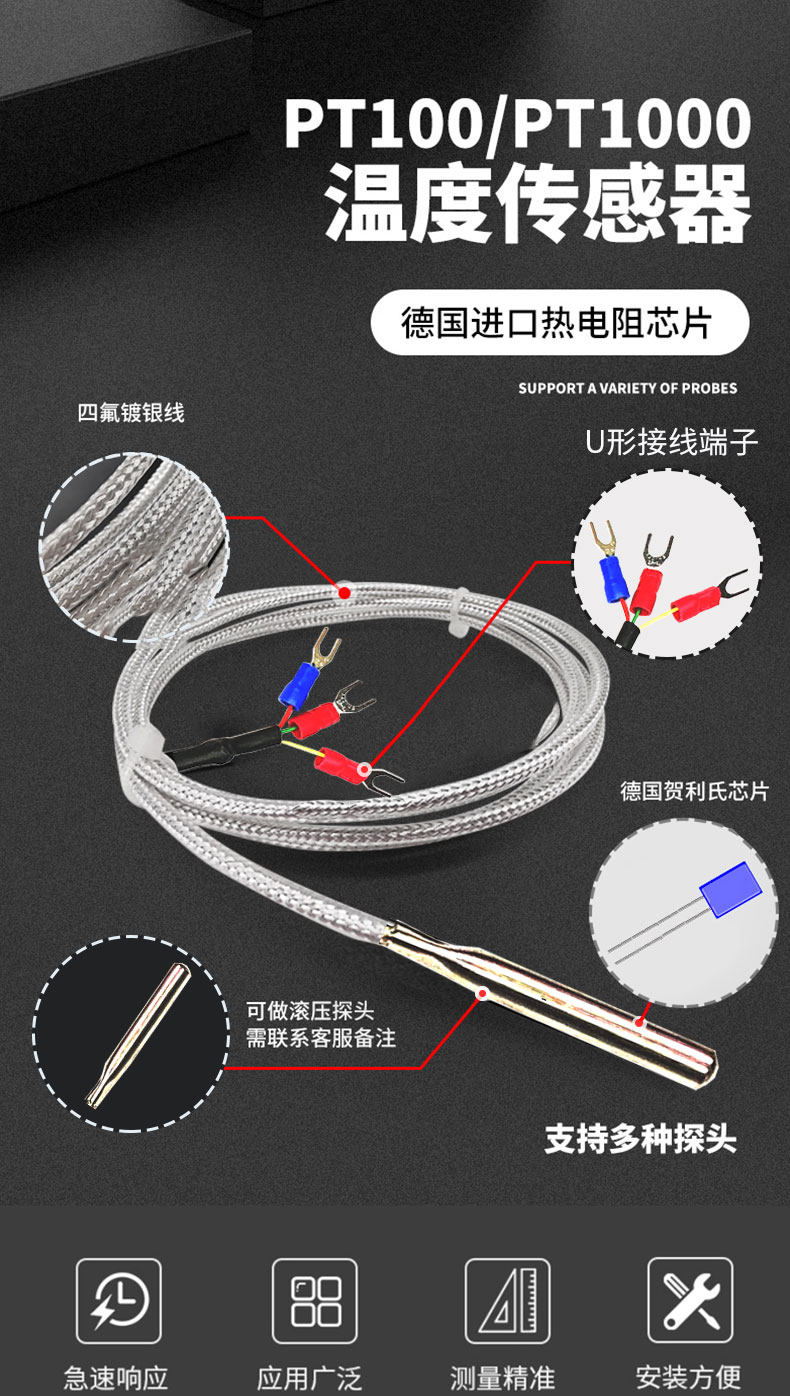

PT100 温度传感器

德国贺利氏原装进口芯片 | 测量准 | 性能稳定

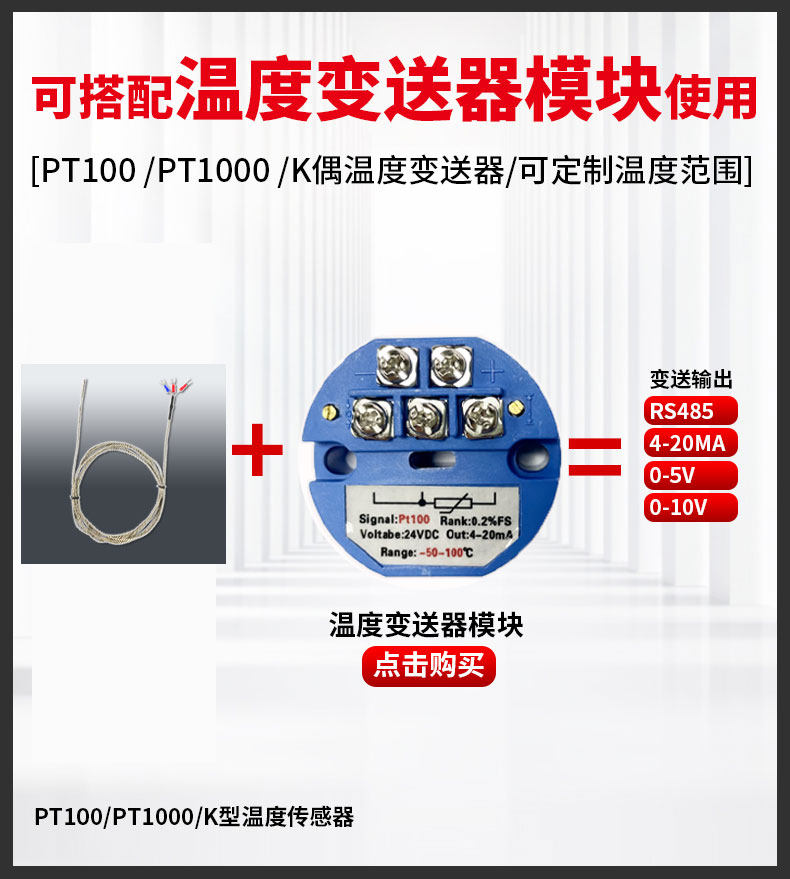

PT100 温度传感器，德国进口热电阻芯片，可搭配温度变送器模块使用[PT100/PT1000/K偶温度变送器/可定制温度范围]

型号：PT100 输出信号：RS485/4-20mA/0-5VDC/0-... 测量范围：-200~500℃/-50~100℃

技术手册在线购买

　　热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。

　　热响应时间

　　热响应时间是在阶跃温度作用下，热电阻的输出变化值相当于阶跃变化的50%时,所需的时间，用τ0.5来表示。

　　热电阻热响应时间参考值

　　直径(mm)： Φ3 Φ4 Φ5 Φ6 Φ8

　　τ0.5(秒)： ≤3 ≤5 ≤8 ≤12 ≤18

　　注：当铠装元件与外保护管组成带护套的铠装热电阻整机时，由于保护管的直径和壁厚远大于铠装套，因此热响应时间主要取决于保护管的动态响应

　　热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V(直流)电极与外套管之间的绝缘电阻>100MΩ

　　绝缘电阻：

　　常温≥2000MΩ

　　高温(500℃)≥300MΩ

　　测量端的结构种类

　　一般为 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

　　国际： IEC751-1：1983

　　国内： JB/T8622-1997

　　名称：铂电阻

　　分度号：Pt100

　　测温范围：-200~500℃/-50~100℃

　　允许偏差：A级 ±(0.15+0.002∣t∣) ℃

　　B级：±(0.30+0.005∣t∣) ℃

PT100 温度传感器相关资料下载
