TCPTTL-606 TTL转以太网模块

TTL转以太网 | TCPIUDP工作模式 | 一对多 | 多对多通讯 | 全双工通讯

以太网模块分为单以太网口和网口+WIFI两种;单以太网口采用单独的配置软件对设备进行参数及工作模式的设置,采用网线方式进行通讯;网口+WIFI设备通过WEB界面对设备参数进行配置,网线和无线均可进行通讯,默认是内置天线,需要外置天线的请联系客服补差价;产品提供...

型号:TCPTTL-606 输入接口:TTL 输出接口:以太网



Y-TCPTTL-6O6模块(图1)


  DAM以太网模块系列


  1、以太网模块分为单以太网口和网口+WIFI两种;


  2、单以太网口采用单独的配置软件对设备进行参数及工作模式的设置,采用网线方式进行通讯;


  3、网口+WIFI设备通过WEB界面对设备参数进行配置,网线和无线均可进行通讯,默认是内置天线,需要外置天线的请联系客服补差价;


  4、产品提供控制协议说明书、查询控制指令(说明书内)、配套软件、以太网测试源码、安卓版app软件;


  5、DAM系列设备均可与PLC、组态软件、组态屏等进行通信。


  注:所有设备型号均以DAM开头,型号中AI指模拟量信号,DI指开关量信号,DO指继电器输出,DA指模拟量输出,PT指PT100传感器。




分类型号功能特点
继电器输出2002路DO供电分为5V、7-20V、24V三种
4004路DO隔离485通讯,继电器输出触点隔离
8008路DO具有顺序启动、流水循环、跑马循环工作模式
1600B16路DO无外壳,具有顺序启动、流水循环、跑马循环工作模式
1600C16路DO带壳,35mm卡轨安装,具有顺序启动、流水循环、跑马循环工作模式
1600D16路DO带壳,具有顺序启动、流水循环、跑马循环工作模式
3200A32路DO供电:5V/12V/24V,默认12V
开关量采集+继电器输出0404D4路DO+4路DIDO具有闪开闪断,频闪功能,DO与DI支持联动功能,多种工作模式
0408D4路DO+8路DIDO输出为30A大电流,光耦隔离输入,DO与DI支持联动功能,多种工作模式
6066路DO+6路DI光耦隔离输入,DO与DI支持联动功能,多种工作模式
8088路DO+8路DI光耦隔离输入,DO与DI支持联动功能,多种工作模式
0816D8路DO+16路DI光耦隔离输入
1012D10路DO+12路DI光耦隔离输入,DO与DI支持联动功能,多种工作模式
161616路DO+16路DI光耦隔离输入,DO与DI支持联动功能,多种工作模式
162416路DO+24路DI光耦隔离输入
模拟量采集+继电器输出0404A4路DO+4AI12位分辨率模拟量采集
0408A4路DO+8AI30A大电流输出,12位分辨率模拟量采集
0816A8路DO+16AI12位分辨率模拟量采集
1012A10路DO+12AI12位分辨率模拟量采集
模拟量采集+开关量采集+继电器输出106610路DO+6路AI+6路DI有闪开闪断功能,12位分辨率模拟量采集,DO与DI支持联动功能,多种工作模式
8888路AI+8路DO+8路DI光耦隔离输入,12位分辨率模拟量采集
101022路AI+10路DO+10路DI光耦隔离输入,12位分辨率模拟量采集
16CC16路DO+12路AI+12路DI光耦隔离输入,12位分辨率模拟量采集
141422路DO+14路AI+14路DI光耦隔离输入,有闪开闪断功能,12位分辨率模拟量采集,DO与DI支持联动功能,多种工作模式
温度采集+继电器输出0404-PT4路DO+4路PT10030A大电流输出,24位AD,精度0.02℃
温度采集PT044路PT10024位AD,精度0.02℃,分辨率0.1%,三线制传感器
PT066路PT10024位AD,精度0.02℃,分辨率0.1%,二线制传感器
PT088路PT10024位AD,精度0.02℃,分辨率0.1%,三线制传感器
PT1212路PT10024位AD,精度0.02℃,分辨率0.1%,二线制传感器



Y-TCPTTL-6O6模块(图2)




Y-TCPTTL-6O6模块资料


  产品提供以下资料:


  1、标准modbus通讯协议说明书


  2、提供设备控制查询指令说明


  3、提供以太网测试源码


  4、提供以太网配置软件,可设置设备的IP地址与工作模式如:TCP/UDP等;






Y-TCPTTL-6O6模块特点


  TTL串口转以太网是用来将TCP网络数据包或UDP数据包与TTL接口数据实现透明传输的设备,模块体积小巧,功耗低,搭载ARM处理器,速度快,稳定性高。


  这是一款多功能型嵌入式以太网串口数据转换模块, 它内部集成了 TCP/IP 协议栈, 用户利用它可以轻松完成嵌入式设备的网络功能, 节省人力物力和开发时间, 使产品更快的投入市场, 增强竞争力。


  模块集成 10/100M 自适应以太网接口, 串口通信最高波特率高达 256Kbps, 具有TCP Client, UDP工作模式, 通过软件轻松配置。


  ◆ 10/100M 自适应以太网接口;


  ◆ 支持 AUTO MDI/MDIX,可使用交叉网线或平行网线连接;


  ◆ 波特率在 115.2kbps以上并且可以设置;


  ◆ 工作方式可选择TCP Server,TCP Client, UDP工作模式;


  ◆ 支持虚拟串口工作模式;


  ◆ 工作端口,目标 IP地址和端口均可轻松设定;


  ◆ 提供配置软件;


  ◆ UDP方式下禁止了包广播,比同类产品抗干扰能力强;


  ◆ 在高速发包的情况下,发热仍然比较轻微。




Y-TCPTTL-6O6模块(图2)




Y-TCPTTL-6O6模块接线说明

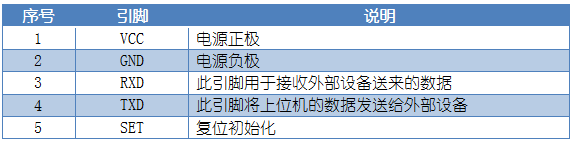

  引脚说明



Y-TCPTTL-6O6模块引脚说明

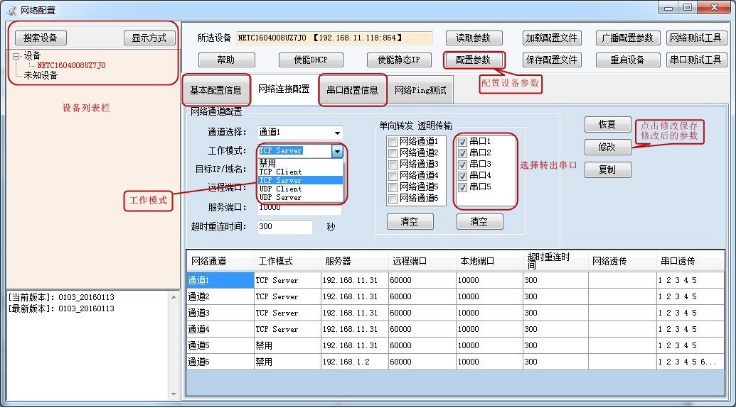

Y-TCPTTL-6O6模块应用软件


  使用我公司的“以太网配置软件”,通过设备参数及设备的工作模式进行通讯。


  具体配置方法参见“以太网转串口配置软件使用说明”文档。


  默认设备IP为192.168.1.232



Y-TCPTTL-6O6模块应用软件

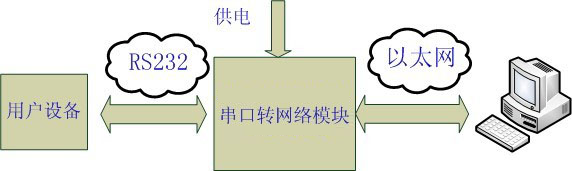

  1、系统框图


  JY-TCPTTL-606是连接串口设备到网络的桥梁,借助此模块,用户可以轻松实现设备联网管理和控制功能,应用框图如下。



Y-TCPTTL-6O6模块系统框图


  注:为了安全性考虑,在默认情况下,模块只接受从设定的目标机器的IP和设定的目标机器端口发送过来的数据,并且模块只往设定的目标位置发送数据。


  您可以很容易的即时控制模块的设置进行修改发送目标(后面有介绍),也可以定制特殊功能产品,如不验证来源IP,以接受多个IP发送的数据,实现多对一。

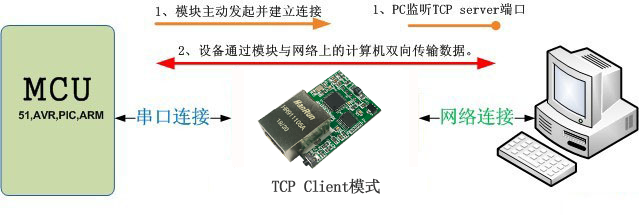

  2、 TCP Client 模式


  在TCP client模式下,模块上电后根据自己的设置主动去连接到TCP server服务器端,然后建立一个长连接,之后的数据进行透明传输。此模式下,TCP server的IP需要对模块可见,可见的意思是通过模块所在的IP可以直接PING通服务器IP,服务器端可以是互联网的固定IP,也可以是和模块同一个局域网的内网IP。




Y-TCPTTL-6O6模块(图17)

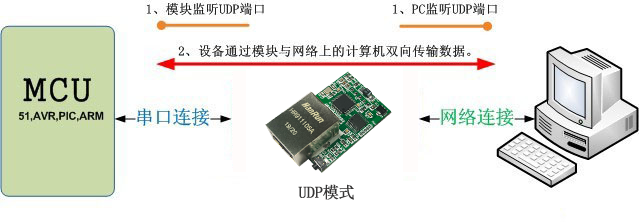

  3、 UDP 模式


  在UDP模式下,模块上电后监听设置的端口,不主动建立连接,当有数据从通过传过来时,转发到串口,当串口收到数据时,通过网络发送到模块设置的IP和端口。




Y-TCPTTL-6O6模块(图18)


  应用场景

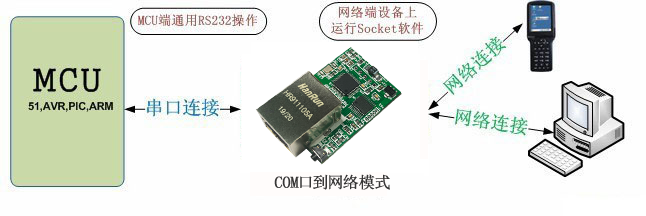

  1、COM口到网络模式


  此为最常用工作模式,模块一头接COM口,另一头接网络,实现网络和COM之间的转换,此模式下,计算机需要编写网络应用程序,基于socket发送和接收数据。

  使用者需要掌握网络编程知识。




Y-TCPTTL-6O6模块网络模式

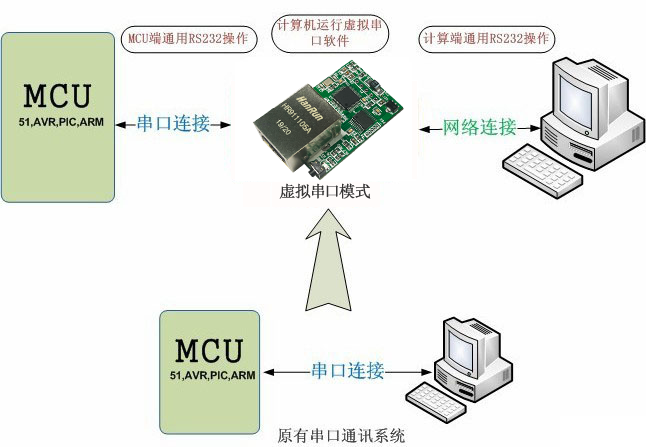

  2、虚拟串口模式


  虚拟串口模式下,用户不需要对原来的系统做任何更改,只需要在计算机上安装VSPM软件,做好相应设置即可,设置完成后,远端的设备就和直接接在计算机上一样。

  不用修改原来的应用程序,应用程序依然像操作串口一样操作远端的设备。




Y-TCPTTL-6O6模块串口模式

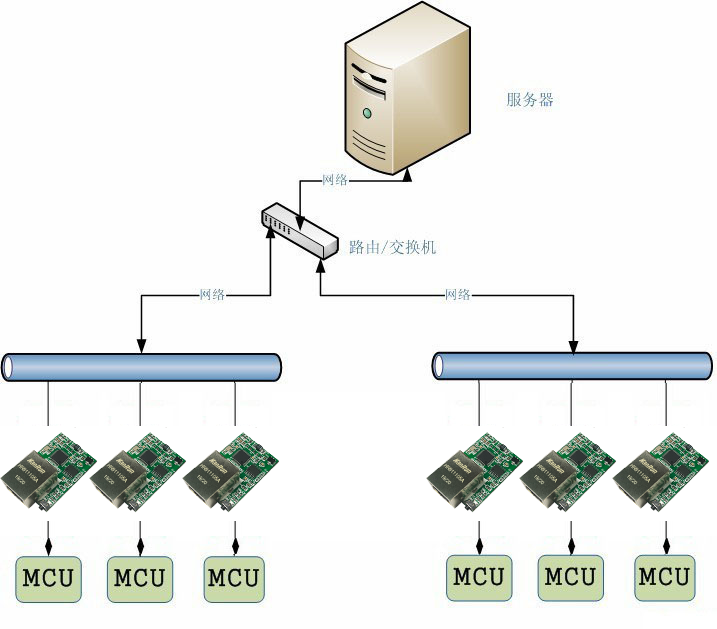

  3、服务器采集模式


  服务器数据采集控制模式,是最常用的应用模式之一,串口服务器分布在网络不同的位置,通过网络将数据统一传输到服务器,并接收服务器的数据,这是物联网最基本模型之一。



Y-TCPTTL-6O6模块采集模式

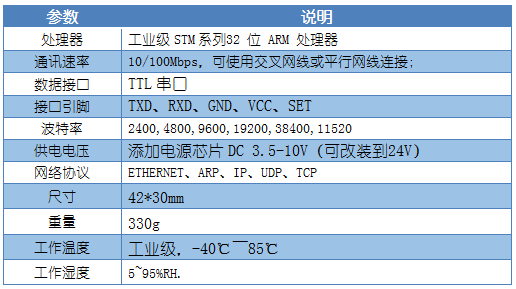

Y-TCPTTL-6O6模块参数


Y-TCPTTL-6O6模块参数

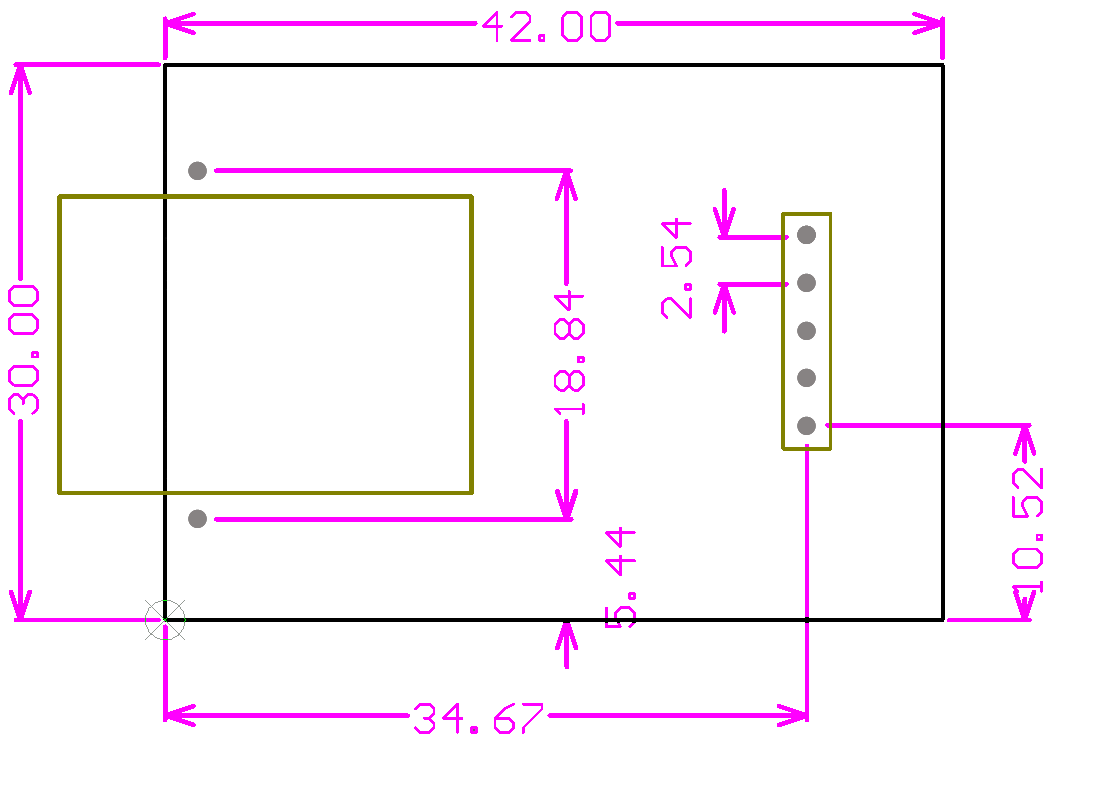

Y-TCPTTL-6O6模块尺寸



Y-TCPTTL-6O6模块尺寸
