DAM继电器控制模块系列

　　1、继电器输出触电容量30V10A-250V10A;

　　2、通讯接口分为RS232、RS485、USB、RJ45网口、网口+WIFI;

　　3、通讯协议采用Modbus协议，通讯波特率：2400、4800、9600、19200、38400;

　　4、继电器均具有闪开闪断、频闪功能;

　　5、产品提供控制协议说明书、查询控制指令(说明书内)、配套软件、VB和VC参考源码，网口系列提供安卓版app软件;

　　6、DAM系列设备均可与PLC、组态软件、组态屏等进行通信。

　　注：所有设备型号均以DAM开头，型号中AI指模拟量信号，DI指开关量信号，DO指继电器输出，DA指模拟量输出，YD指设备外壳为亚当外壳

分类	型号	功能	特点
继电器输出	0100-USB	1路DO	工业级和民用级两种，继电器触点容量30VDC/5A-250VAC/5A
	0100-RS232	1路DO	DB9头接口
	0100-RS485	1路DO	隔离485接口
	200	2路DO	供电分为5V、7-20V、24V三种
	400	4路DO	隔离485通讯，继电器输出触点隔离
	800	8路DO	具有顺序启动、流水循环、跑马循环工作模式
	1600A	16路DO	无外壳，支持脱机联网运行，可设置定时控制
	1600B	16路DO	无外壳，具有顺序启动、流水循环、跑马循环工作模式
	1600C	16路DO	带壳，35mm卡轨安装，具有顺序启动、流水循环、跑马循环工作模式
	1600D	16路DO	带壳，具有顺序启动、流水循环、跑马循环工作模式
	1600DO-YD	16路DO	35mm卡轨安装，NPN三极管输出，最高50V
	3200A	32路DO	供电：5V/12V/24V，默认12V
开关量采集+继电器输出	202	2路DO+2路DI	供电分为5V、7-20V、24V三种，DO与DI支持联动功能，多种工作模式
	204	2路DO+4路DI	供电分为5V、7-20V、24V三种，DO与DI支持联动功能，多种工作模式
	0404D	4路DO+4路DI	DO具有闪开闪断，频闪功能，DO与DI支持联动功能，多种工作模式
	0408D	4路DO+8路DI	DO输出为30A大电流，光耦隔离输入，DO与DI支持联动功能，多种工作模式
	606	6路DO+6路DI	光耦隔离输入，DO与DI支持联动功能，多种工作模式
	808	8路DO+8路DI	光耦隔离输入，DO与DI支持联动功能，多种工作模式
	0808-YD	8路DO+8路DI	光耦隔离输入，可接无源触点和DC3.3-24V电压，35mm卡轨安装，DO与DI支持联动功能，多种工作模式，输出为NPN三极管输出
	0816D	8路DO+16路DI	光耦隔离输入
	1012D	10路DO+12路DI	光耦隔离输入，DO与DI支持联动功能，多种工作模式
	1616	16路DO+16路DI	光耦隔离输入，DO与DI支持联动功能，多种工作模式
	1624	16路DO+24路DI	光耦隔离输入
模拟量采集+继电器输出	0404A	4路DO+4AI	12位分辨率模拟量采集
	0408A	4路DO+8AI	30A大电流输出，12位分辨率模拟量采集
	0816A	8路DO+16AI	12位分辨率模拟量采集
	1012A	10路DO+12AI	12位分辨率模拟量采集
模拟量采集+开关量采集+继电器输出	222	2路AI+2路DO+2路DI	供电分为5V、7-20V、24V三种，12位分辨率模拟量采集
	444	4路DO+4路AI+4路DI	12位分辨率模拟量采集，DO与DI支持联动功能，多种工作模式
	1066	10路DO+6路AI+6路DI	有闪开闪断功能，12位分辨率模拟量采集，DO与DI支持联动功能，多种工作模式
	888	8路AI+8路DO+8路DI	光耦隔离输入，12位分辨率模拟量采集
	10102	2路AI+10路DO+10路DI	光耦隔离输入，12位分辨率模拟量采集
	16CC	16路DO+12路AI+12路DI	光耦隔离输入，12位分辨率模拟量采集
	14142	2路DO+14路AI+14路DI	光耦隔离输入，有闪开闪断功能，12位分辨率模拟量采集，DO与DI支持联动功能，多种工作模式
温度采集+继电器输出	0404-PT	4路DO+4路PT100	30A大电流输出，24位AD，精度0.02℃
模拟量采集+温度采集	AI-PT	8路AI+8路PT100	模拟量12位AD，PT100传感器为三线制
	AI-TC	8路AI+8路K型热电偶	模拟量12位AD，K型热电偶温度采集
模拟量采集+模拟量输出+温度采集+继电器输出	8812-PT	8AI+8AO+12PT+2DO	模拟量输入输出12位AD，PT100采集24位AD
	8812-TC	8AI+8AO+12TC+2DO	模拟量输入输出12位AD，K型热电偶采集24位AD

　　工业级与民用级的区别：

　　1.CP2102为工业级串口芯片，性能稳定，长时间使用不易死机;

　　2.PL2303应用普遍, 价格低，但是容易死机;

　　产品特点

　　◆ 支持标准modbus协议，同时支持ASCII/RTU格式

　　产品功能

　　◆ 一路继电器控制

　　◆ 支持设备别名

　　产品选型

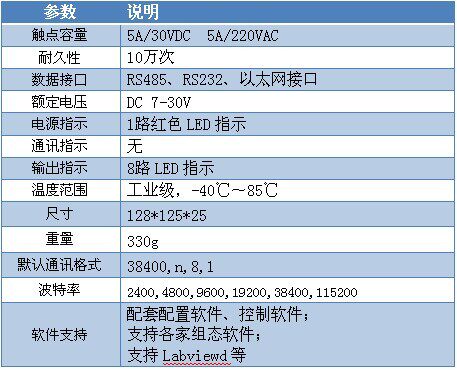

　　主要参数

　　寄存器说明

　　本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15

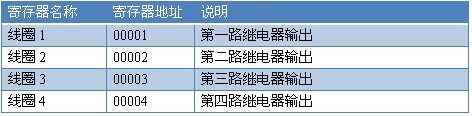

　　线圈寄存器地址表：

　　备注：

　　①：Modbus设备指令支持下列Modbus地址：

　　00001至09999是离散输出(线圈)

　　10001至19999是离散输入(触点)

　　30001至39999是输入寄存器(通常是模拟量输入)40001至49999是保持寄存器(预留)

　　采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

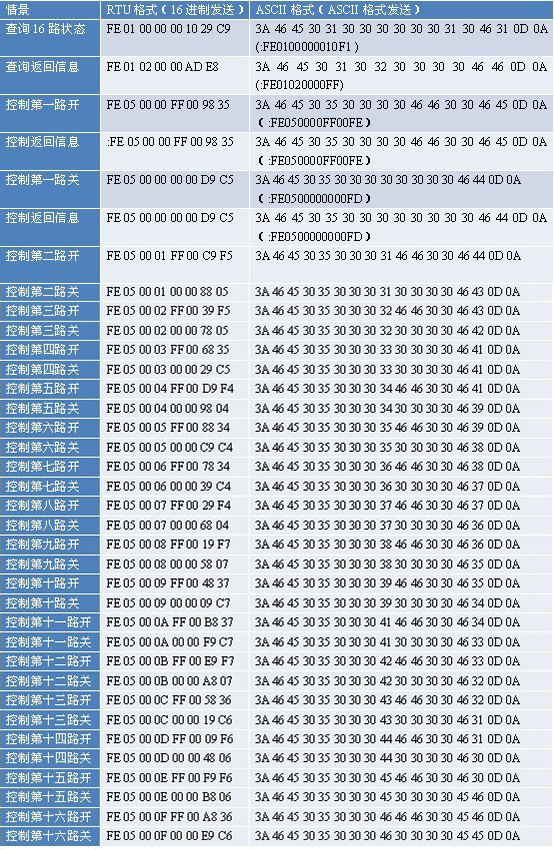

　　通讯格式

　　本产品支持标准modbus指令，详细指令格式可参照《MODBUS协议.pdf》。

　　本产品同时支持modbus ASCII/RTU 格式。

　　应用举例及其说明：本机地址除了拨码开关地址之外，默认254为本机地址。

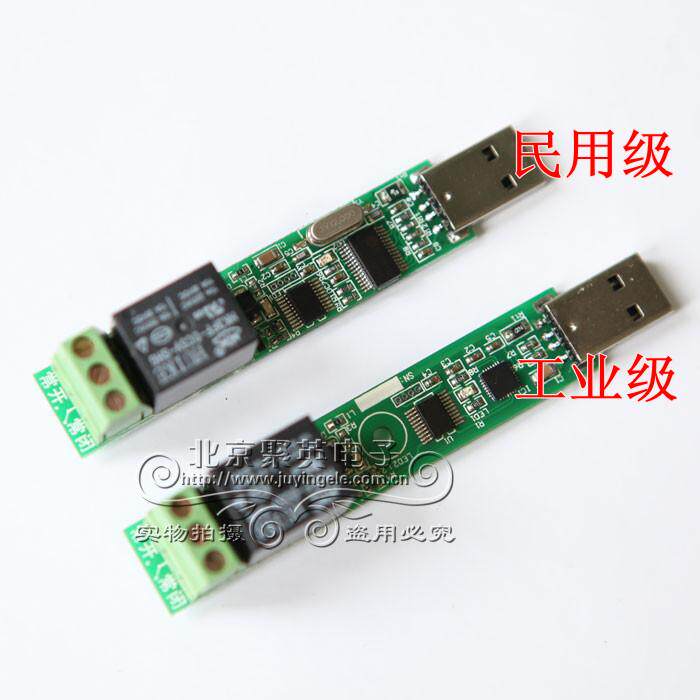

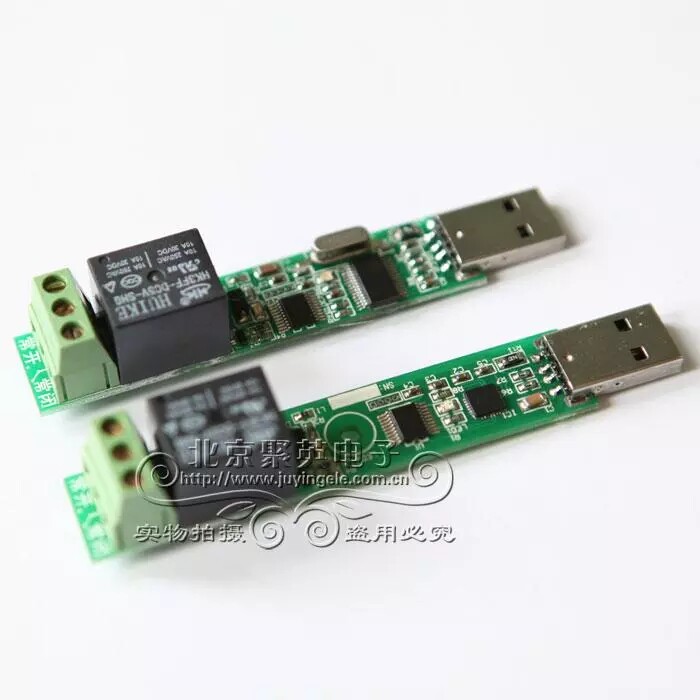

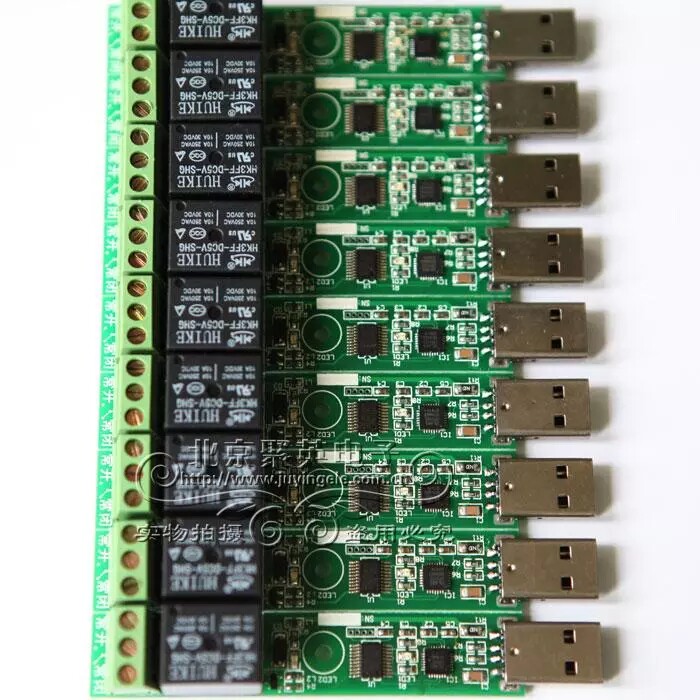

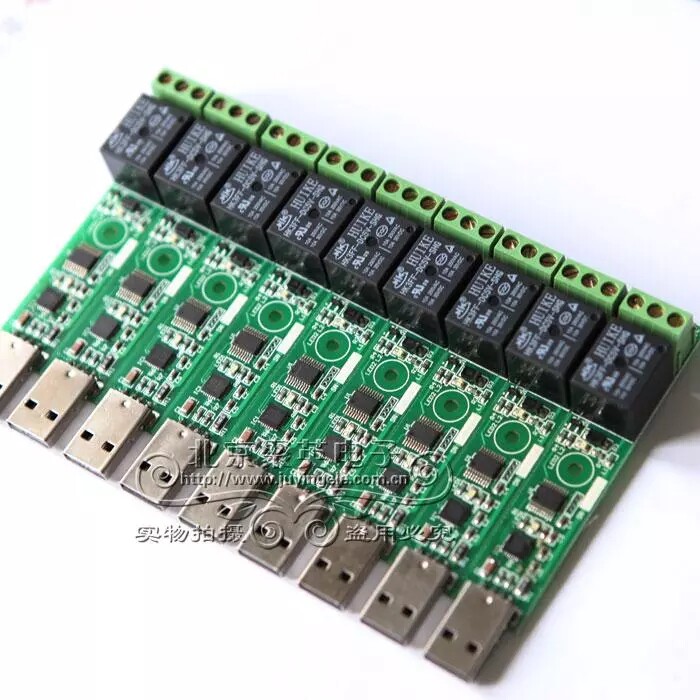

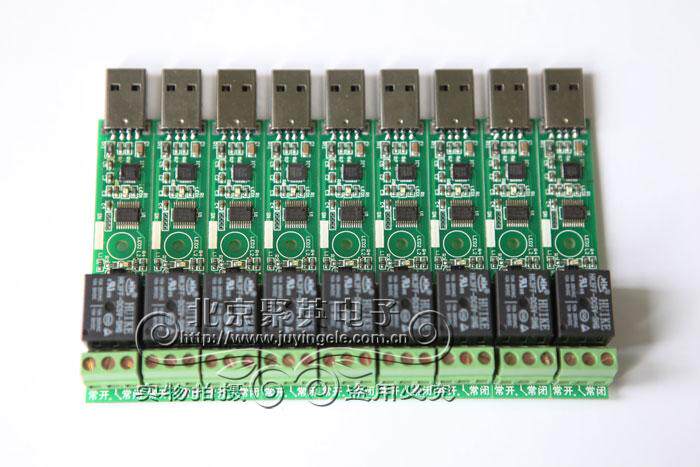

　　实物图片
