一、产品特点

DC7-30V宽压供电

RS485通讯隔离

通讯接口支持RS232、RS485。

支持标准Modbus ASCII/RTU/TCP格式

测量芯片采用24位AD转换器，分辨率0.01℃

二、产品功能

32路PT100/PT1000采集通道

支持波特率：1200,2400,4800,9600,14400,19200,38400,56000,57600,115200

三、产品选型

型号	Modbus	RS232	RS485	网口	PT100
DAM-PT32-RS232+485	●	●	●		32
DAM-PT32-RS232+单网口	●	●		●	32

四、主要参数

参数	说明
数据接口	RS232、RS485/以太网接口
额定电压	DC 7-30V
温度范围	-200℃到650℃
温度分辨率	0.01℃
尺寸	24711167mm
重量	300g
默认通讯格式	9600,n,8,1
波特率	1200,2400,4800,9600,14400,19200,38400,56000,57600,115200
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

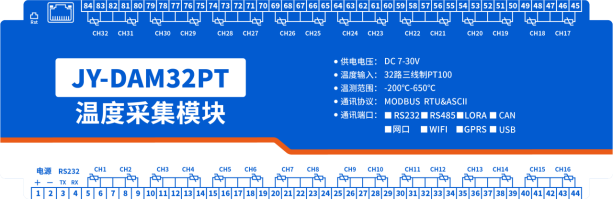

五、接口说明

六、通讯接线说明

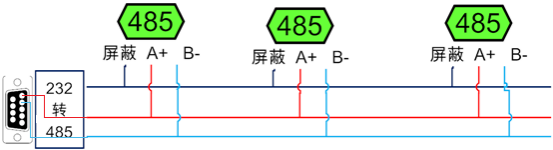

1、RS485级联接线方式

电脑自带的串口一般是RS232，需要配232-485转换器(工业环境建议使用有源带隔离的转换器)，转换后RS485为A、B两线，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、PT100接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

PT100采用三线制接线方式，红色线缆不分正反，相邻两个传感器复用同一根公共线。

图上标志对应PT100铂电阻的三根线

八、测试软件说明

1、DAM调试软件

1.1、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/ 聚英翱翔DAM调试软件使用教程.rar

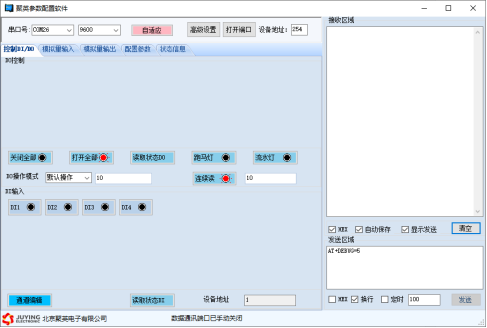

1.2、软件界面

软件功能：

继电器状态查询

继电器独立控制

模拟量读取

开关量状态查询

调试信息查询

工作模式的更改

偏移地址的设定

继电器整体控制

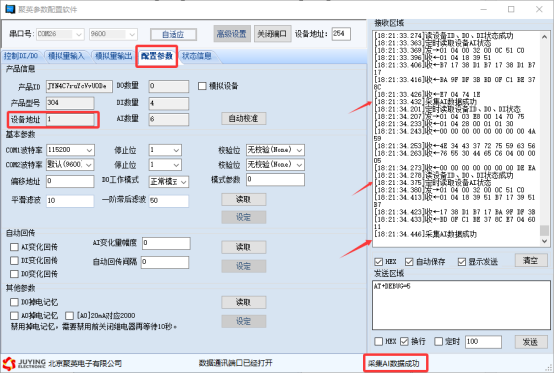

1.3、通讯测试

①　选择设备当前串口号，默认波特率为9600，设备地址修改为254，打开串口;

②　右下角显示采集成功等字样，读到的设备地址为“1”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

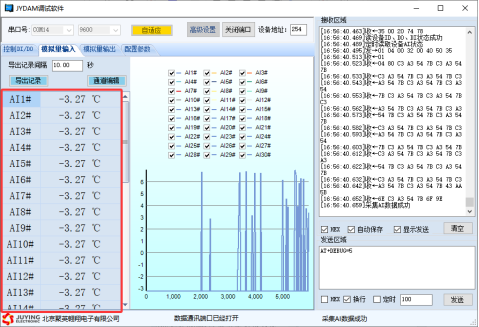

2、采集模块调试

2.1、软件功能

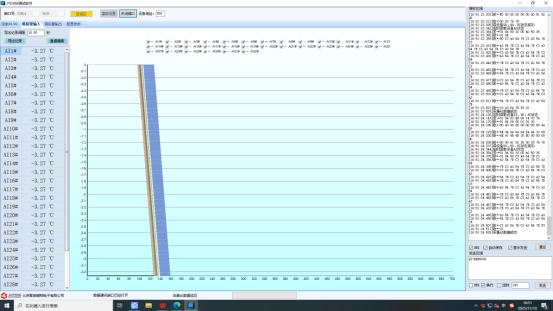

监测温度

显示温度曲线

温度线损补偿

修改波特率和设备地址

2.2、波特率更改方法

确定通信成功后，在配置参数中先点击基本信息的读取，选择正确的波特率和需要配置的设备地址，设备地址=偏移地址，点击设定，若右边接受区域不再显示收到之前地址的消息，则说明操作成功，可以点击关闭端口，重新配置调试软件的波特率和地址。

九、参数及工作模式配置

1、设备地址

1.1、设备地址的介绍

DAM系列设备地址默认为0，使用广播地址为254进行通讯，用0无法通讯。

设备地址=偏移地址。

1.2、设备地址的读取

设备正常通讯后，转到配置参数页即可读到设备的当前地址。

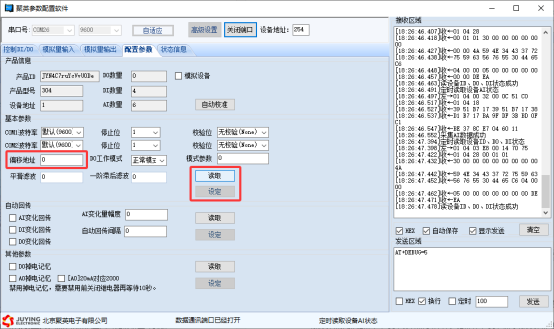

1.3、偏移地址的设定与读取

点击DAM调试软件下方偏移地址后边的“读取”或“设定”来对设备的偏移地址进行读取或设置。

1.4、波特率的读取与设置

与偏移地址的设定与读取一致，点击基本信息的“读取”和“设定”就可以读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准Modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议中文版参考：http://www.juyingele.com.cn/software/software/ DAM调试软件使用教程.rar(软件视频教程连接)

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

指令码	含义
3	读取配置数据
4	读取温度数据
6	修改配置数据

寄存器地址表：

寄存器名称		寄存器地址	数据类型	说明
温度输入
输入1	温度输入 4号指令	0000	S16（16位有符号）或 U16（16位无符号）	第一路温度输入【-200-327℃】第一路温度输入【0-650℃】
输入2		0001	S16（16位有符号）或 U16（16位无符号）	第二路温度输入【-200-327℃】第二路温度输入【0-650℃】
输入3		0002	S16（16位有符号）或 U16（16位无符号）	第三路温度输入【-200-327℃】第三路温度输入【0-650℃】
输入4		0003	S16（16位有符号）或 U16（16位无符号）	第四路温度输入【-200-327℃】第四路温度输入【0-650℃】
输入5		0004	S16（16位有符号）或 U16（16位无符号）	第五路温度输入【-200-327℃】第五路温度输入【0-650℃】
输入6		0005	S16（16位有符号）或 U16（16位无符号）	第六路温度输入【-200-327℃】第六路温度输入【0-650℃】
输入7		0006	S16（16位有符号）或 U16（16位无符号）	第七路温度输入【-200-327℃】第七路温度输入【0-650℃】
输入8		0007	S16（16位有符号）或 U16（16位无符号）	第八路温度输入【-200-327℃】第八路温度输入【0-650℃】
输入9		0008	S16（16位有符号）或 U16（16位无符号）	第九路温度输入【-200-327℃】第九路温度输入【0-650℃】
输入10		0009	S16（16位有符号）或 U16（16位无符号）	第十路温度输入【-200-327℃】第十路温度输入【0-650℃】
输入11		0010	S16（16位有符号）或 U16（16位无符号）	第十一路温度输入【-200-327℃】第十一路温度输入【0-650℃】
输入12		0011	S16（16位有符号）或 U16（16位无符号）	第十二路温度输入【-200-327℃】第十二路温度输入【0-650℃】
输入13		0012	S16（16位有符号）或 U16（16位无符号）	第十三路温度输入【-200-327℃】第十三路温度输入【0-650℃】
输入14		0013	S16（16位有符号）或 U16（16位无符号）	第十四路温度输入【-200-327℃】第十四路温度输入【0-650℃】
输入15		0014	S16（16位有符号）或 U16（16位无符号）	第十五路温度输入【-200-327℃】第十五路温度输入【0-650℃】
输入16		0015	S16（16位有符号）或 U16（16位无符号）	第十六路温度输入【-200-327℃】第十六路温度输入【0-650℃】
输入17		0016	S16（16位有符号）或 U16（16位无符号）	第十七路温度输入【-200-327℃】第十七温度输入【0-650℃】
输入18		0017	S16（16位有符号）或 U16（16位无符号）	第十八温度输入【-200-327℃】第十八温度输入【0-650℃】
输入19		0018	S16（16位有符号）或 U16（16位无符号）	第十九路温度输入【-200-327℃】第十九路温度输入【0-650℃】
输入20		0019	S16（16位有符号）或 U16（16位无符号）	第二十路温度输入【-200-327℃】第二十路温度输入【0-650℃】
输入21		0020	S16（16位有符号）或 U16（16位无符号）	第二十一路温度输入【-200-327℃】第二十一路温度输入【0-650℃】
输入22		0021	S16（16位有符号）或 U16（16位无符号）	第二十二路温度输入【-200-327℃】第二十二路温度输入【0-650℃】
输入23		0022	S16（16位有符号）或 U16（16位无符号）	第二十三路温度输入【-200-327℃】第二十三路温度输入【0-650℃】
输入24		0023	S16（16位有符号）或 U16（16位无符号）	第二十四路温度输入【-200-327℃】第二十四路温度输入【0-650℃】
输入25		0024	S16（16位有符号）或 U16（16位无符号）	第二十五路温度输入【-200-327℃】第二十五路温度输入【0-650℃】
输入26		0025	S16（16位有符号）或 U16（16位无符号）	第二十六路温度输入【-200-327℃】第二十六路温度输入【0-650℃】
输入27		0026	S16（16位有符号）或 U16（16位无符号）	第二十七路温度输入【-200-327℃】第二十七路温度输入【0-650℃】
输入28		0027	S16（16位有符号）或 U16（16位无符号）	第二十八路温度输入【-200-327℃】第二十八路温度输入【0-650℃】
输入29		0028	S16（16位有符号）或 U16（16位无符号）	第二十九路温度输入【-200-327℃】第二十九路温度输入【0-650℃】
输入30		0029	S16（16位有符号）或 U16（16位无符号）	第三十路温度输入【-200-327℃】第三十路温度输入【0-650℃】
输入31		0030	S16（16位有符号）或 U16（16位无符号）	第三十一路温度输入【-200-327℃】第三十一路温度输入【0-650℃】
输入32		0031	S16（16位有符号）或 U16（16位无符号）	第三十二路温度输入【-200-327℃】第三十二路温度输入【0-650℃】
输入1		0050	Float（浮点数）	第一路温度输入【-200-650℃】
输入2		0052	Float（浮点数）	第二路温度输入【-200-650℃】
输入3		0054	Float（浮点数）	第三路温度输入【-200-650℃】
输入4		0056	Float（浮点数）	第四路温度输入【-200-650℃】
输入5		0058	Float（浮点数）	第五路温度输入【-200-650℃】
输入6		0060	Float（浮点数）	第六路温度输入【-200-650℃】
输入7		0062	Float（浮点数）	第七路温度输入【-200-650℃】
输入8		0064	Float（浮点数）	第八路温度输入【-200-650℃】
输入9		0066	Float（浮点数）	第九路温度输入【-200-650℃】
输入10		0068	Float（浮点数）	第十路温度输入【-200-650℃】
输入11		0070	Float（浮点数）	第十一路温度输入【-200-650℃】
输入12		0072	Float（浮点数）	第十二路温度输入【-200-650℃】
输入13		0074	Float（浮点数）	第十三路温度输入【-200-650℃】
输入14		0076	Float（浮点数）	第十四路温度输入【-200-650℃】
输入15		0078	Float（浮点数）	第十五路温度输入【-200-650℃】
输入16		0080	Float（浮点数）	第十六路温度输入【-200-650℃】
输入17		0082	Float（浮点数）	第十七路温度输入【-200-650℃】
输入18		0084	Float（浮点数）	第十八路温度输入【-200-650℃】
输入19		0086	Float（浮点数）	第十九路温度输入【-200-650℃】
输入20		0088	Float（浮点数）	第二十路温度输入【-200-650℃】
输入21		0090	Float（浮点数）	第二十一路温度输入【-200-650℃】
输入22		0092	Float（浮点数）	第二十二路温度输入【-200-650℃】
输入23		0094	Float（浮点数）	第二十三路温度输入【-200-650℃】
输入24		0096	Float（浮点数）	第二十四路温度输入【-200-650℃】
输入25		0098	Float（浮点数）	第二十五路温度输入【-200-650℃】
输入26		0100	Float（浮点数）	第二十六路温度输入【-200-650℃】
输入27		0102	Float（浮点数）	第二十七路温度输入【-200-650℃】
输入28		0104	Float（浮点数）	第二十八路温度输入【-200-650℃】
输入29		0106	Float（浮点数）	第二十九路温度输入【-200-650℃】
输入30		0108	Float（浮点数）	第三十路温度输入【-200-650℃】
输入31		0110	Float（浮点数）	第三十一路温度输入【-200-650℃】
输入32		0112	Float（浮点数）	第三十二路温度输入【-200-650℃】
通信波特率	保持寄存器	4x1001	U16（16位无符号）	见下表波特率数值对应表，默认为0，支持0-5，该寄存器同时决定RS232和RS485的通信波特率
备用		4x1002	U16（16位无符号）	备用，用户不可写入任何值。
偏移地址		4x1003	U16（16位无符号）	设备地址=偏移地址
工作模式		4x1004	U16（16位无符号）	用户可以使用，存储用户数据
延迟时间		4x1005	U16（16位无符号）	用户可以使用，存储用户数据

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心偏移地址，直接使用254地址即可，当总线上有多个设备时通过修改偏移地址选择为不同地址，发送控制指令时通过地址区别。

注意：RS232总线为1对1总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有485总线才可以挂载多个设备。

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

如下图，此设备没有DO输出，有32路模拟量采集。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器00001的读写操作。

4、指令列表

查询第1路温度	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查询第2路温度	FE 04 00 01 00 01 74 05
查询第3路温度	FE 04 00 02 00 01 84 05
查询第4路温度	FE 04 00 03 00 01 D5 C5
查询第5路温度	FE 04 00 04 00 01 64 04
查询第6路温度	FE 04 00 05 00 01 35 C4
查询第7路温度	FE 04 00 06 00 01 C5 C4
查询第8路温度	FE 04 00 07 00 01 94 04
查询第9路温度	FE 04 00 08 00 01 A4 07
查询第10路温度	FE 04 00 09 00 01 F5 C7
查询第11路温度	FE 04 00 0A 00 01 05 C7
查询第12路温度	FE 04 00 0B 00 01 54 07
查询第13路温度	FE 04 00 0C 00 01 E5 C6
查询第14路温度	FE 04 00 0D 00 01 B4 06
查询第15路温度	FE 04 00 0E 00 01 44 06
查询第16路温度	FE 04 00 0F 00 01 15 C6
查询第17路温度	FE 04 00 10 00 01 24 00
查询第18路温度	FE 04 00 11 00 01 75 C0
查询第19路温度	FE 04 00 11 00 01 75 C0
查询第20路温度	FE 04 00 13 00 01 D4 00
查询第21路温度	FE 04 00 14 00 01 65 C1
查询第22路温度	FE 04 00 15 00 01 34 01
查询第23路温度	FE 04 00 16 00 01 C4 01
查询第24路温度	FE 04 00 17 00 01 95 C1
查询第25路温度	FE 04 00 18 00 01 A5 C2
查询第26路温度	FE 04 00 19 00 01 F4 02
查询第27路温度	FE 04 00 1A 00 01 04 02
查询第28路温度	FE 04 00 1B 00 01 55 C2
查询第29路温度	FE 04 00 1C 00 01 E4 03
查询第30路温度	FE 04 00 1D 00 01 B5 C3
查询第31路温度	FE 04 00 1E 00 01 45 C3
查询第32路温度	FE 04 00 1F 00 01 14 03
查询1~32路温度	FE 04 00 1F 00 20 D4 1B

5、指令详解

5.1、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度(查询整型寄存器地址，查询温度范围是-200-327℃或者0-650℃)

FE040000000125C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节
AD 24	CRC16

查询第一路温度(查询浮点数寄存器地址，查询温度范围是-200-650℃)

查询第一路温度float类型

FE 04 00 32 00 02 C4 0B

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 32	起始地址	要查询的第一路模拟量float类型寄存器地址
00 02	查询数量	要查询的模拟量数量
C4 0B	CRC16

模拟返回信息：

FE 04 04 41 CB 70 A4 B5 32

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
04	字节数	返回状态信息的所有字节数。1+(n-1)/8
41 CB 70 A4	查询的AD字	换算回来数值是25.43
AD 24	CRC16

十一、常见问题与解决方法

1、485总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址254来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于1个设备时请修改不同的设备地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

2、继电器板卡供电后使用232接口无法建立通信，无法控制

首先测试不同波特率是否可以控制，485接口注意A+、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

3、西门子PLC与设备不能正常通讯

西门子485总线AB定义与设备相反。
